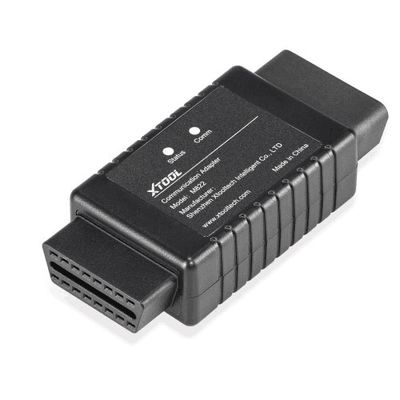

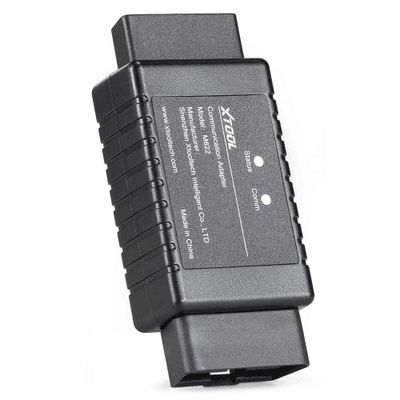

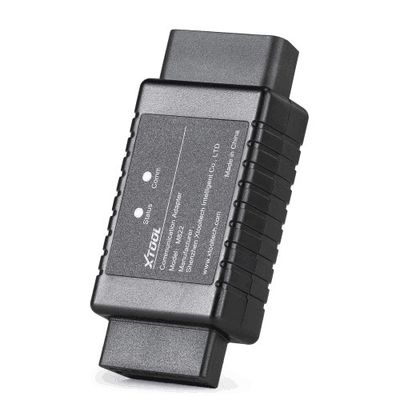

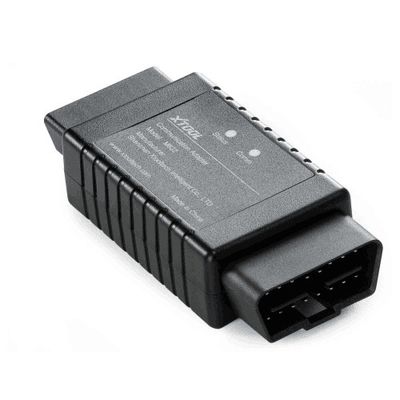

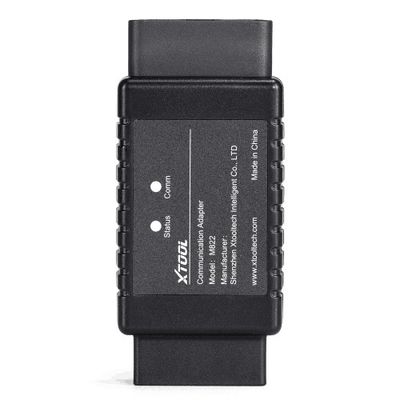

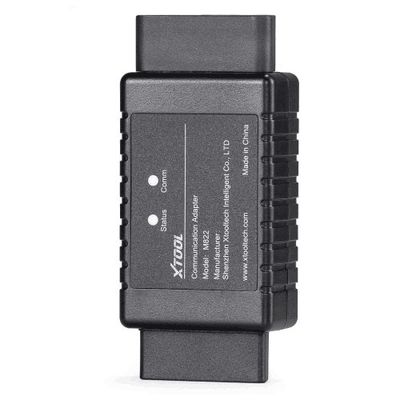

XTOOL M822 TOYOTA Adapter werkt met KC501/ KS-1 Emulator voor X100PAD3/X100PAD Elite/X100MAX Voor Toyota 8A All Key Lost Programming

Productbeschrijving

XTOOL M822 Adapter Key Programmer Voor Toyota 8A/Mercedes-Benz Alle Sleutels Verloren Werkt Met XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Met M822 TOYOTA Adapter, kunt u tot 65% van de berekeningstijd in het proces besparen, of u behoeden voor het honderden keren in- en uitpluggen van de sleutelemulator.

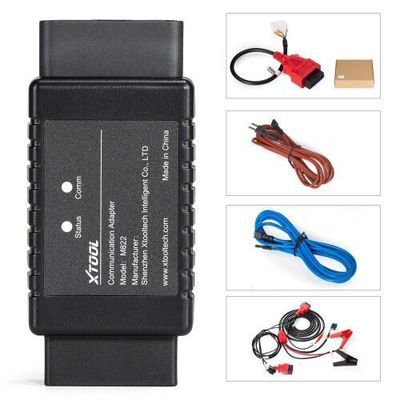

Gereedschap dat u nodig heeft:

XTOOL Tablet (Neem X100PAD Elite als voorbeeld XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Hoofdkabel & OBD2-16 Connector

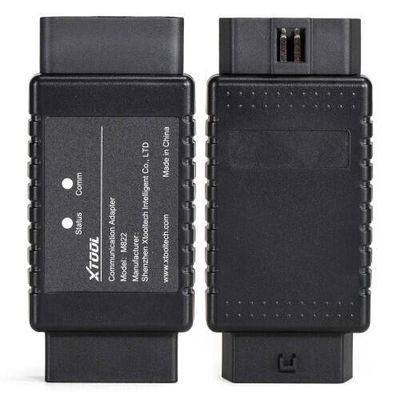

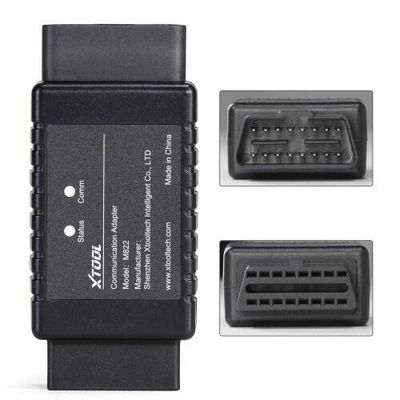

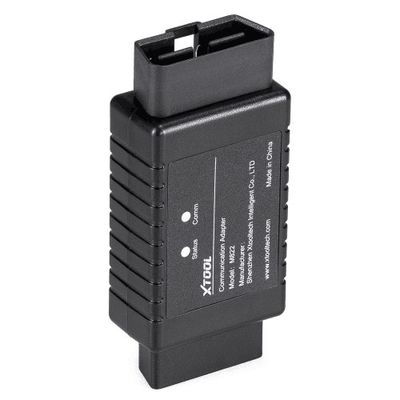

M822 Communicatie Adapter

Toyota 8A Gespecialiseerde Bedradingsharnas

KC100 Key Programmer

KS-1 Toyota Sleutelemulator

Netwerkverbinding

Ondersteunde Modellen:

2014~2019

Voor Toyota Levin
Voor Corolla
Voor RAV4
Voor Prado
Voor Land Cruiser
Voor Camry
Voor Highlander
Voor Reiz
Voor Sienna
Voor Hiace
Voor Hilux
Voor Crown Kluger
Voor Aygo met IMMO box F3-F4-K6-S6

Opmerking:Dit is niet compatibel met Amerikaanse modellen met “H” Chip sleutels. Gebruik voor deze modellen de Reset IMMO-functie die wordt ondersteund op X100PAD3/X100PAD Elite/X100MAX.

Verbindingsmethode

Verbinden VIA OBD:

Verbind KC100/KC501 met het apparaat via USB en bereid een KS-1 voor
Verbind het apparaat (of VCI-box) met de M822 Adapter met behulp van de hoofdkabel.
Verbind de Toyota-kabel met de auto via de OBD-poort.
Haal de batterijclip uit de auto en gebruik de batterijclip om de kabel op de batterij aan te sluiten.
Verwijder de zekering uit de zekeringkast en steek de kabel erin.
Zoek de 12V DC mannelijke poort van de Toyota-kabel en verbind deze met de 12V DC vrouwelijke poort van de hoofdkabel.

Opmerking:

Voor verschillende modellen is de verbindingsmethode mogelijk niet hetzelfde. Soms is een verlengkabel nodig en kan de zekering anders zijn. Raadpleeg XTOOL-tablets voor een gedetailleerd bedradingsschema bij het aansluiten op het voertuig en de zekeringkast.

Verbinden op de testbank:

Verbind KC100/KC501 met het apparaat via USB en bereid een KS-1 voor
Verbind de startonderbreker met de Toyota testbankkabel.
Verbind de hoofdkabel en de Toyota testbankkabel via de M822 adapter.
Verbind de 12V DC adapter met de hoofdkabel.

Hoe alle sleutels verloren te gaan voor Toyota 8A met M822:

1. Open de Toyota-software (V26.90 of hoger) en doorloop deze menu's: By Type – Alle sleutels verloren (8A). Daarna verschijnt dit menu.
2. Selecteer Immobilizer-gegevens lezen. Het zal u opmerken om verbinding te maken met het netwerk en u vervolgens vertellen hoe u verbinding kunt maken met het voertuig. Raadpleeg “Bedradingsschema” voor een gedetailleerde verbindingsmethode.
3. Nadat u correct met de auto bent verbonden, klikt u op “OK” en het apparaat extraheert de gegevens van de startonderbreker. Dit duurt niet langer dan 3 minuten, dus wacht geduldig.
4. Nadat de gegevens zijn gelezen, kunt u het gegevensbestand een naam geven en opslaan in de map Adapter/Toyota.
5. Koppel nu de M822 Adapter los en breng het voertuig terug in de oorspronkelijke staat.
6. Zorg ervoor dat de KC100/KC501 is aangesloten en de KS-1 klaar is, en dat het apparaat nog steeds is verbonden met het netwerk, klik dan op het menu “Genereer 8A gesimuleerde sleutel” en selecteer het gegevensbestand dat u eerder hebt opgeslagen.
7. Selecteer de sleutelpositie. Houd er rekening mee dat alle posities een ID bevatten, maar slechts enkele ervan overeenkomen met een geregistreerde sleutel. Normaal gesproken (als er geen sleutels zijn gewist), hebben sleutelpositie 1 of 2 een geregistreerde sleutel.
8. Verbind de KC100 of KC501 met het apparaat en plaats KS-1 in de sleuf. De geëmuleerde subsleutel wordt gegenereerd.
9. Nadat de geëmuleerde sleutel is gegenereerd, controleert u of de geëmuleerde sleutel kan worden gebruikt. Zo niet, herhaal dan stap 6-8 en vergeet niet om naar een andere sleutelpositie te gaan. Om de geëmuleerde sleutel te controleren, haalt u de chip uit de ongeprogrammeerde sleutel, plaatst u de KS-1 dicht bij het contactslot, steekt u de sleutel in en kijk of de auto kan worden gestart. Het indicatielampje van de startonderbreker gaat ook uit.
10. Als de sleutel kan worden gebruikt, gaat u naar “OBD-programmeerfunctie”. Met een geëmuleerde subsleutel is de rest van het proces hetzelfde als het toevoegen van een sleutel. We raden aan om eerst het aantal geregistreerde sleutels te controleren.
Opmerking: De KS-1 die is geëmuleerd, wordt niet weergegeven als een geregistreerde sleutel, dus deze wordt niet weergegeven in de sleutelnummers.
11. Klik op “Een sleutel toevoegen”, controleer de melding die verschijnt, plaats vervolgens de KS-1 dicht bij het contactslot en steek de nieuwe sleutel (zonder chip) in het contactslot en zet hem aan.
12. Wanneer het indicatielampje van de startonderbreker constant oplicht, zet u het contact uit, haalt u de nieuwe sleutel eruit, installeert u de chip in de nieuwe sleutel, steekt u de sleutel in het contactslot. Zet het contact niet aan.
13. Nu knippert de startonderbreker. Wacht ongeveer 1 minuut en kijk of de indicator uitgaat. Als de indicator uitgaat, dan is de sleutel toegevoegd en is het proces voltooid. Zo niet, herhaal dan stap 11-13.
14. Nadat het klaar is, controleert u opnieuw het aantal sleutels en vergelijkt u dit met de resultaten van eerder en kijk of de sleutel is geregistreerd bij het voertuig.

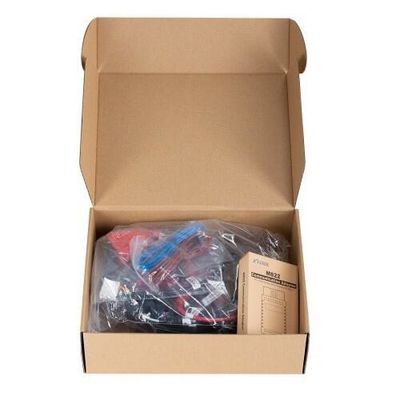

Pakketlijst:

1pc x XTOOL M822 TOYOTA Adapter
