XTOOL M822 M821 Adapter Voor Benz Alle sleutels verloren Voor Toyota 8A Sleutel programmering Werk nodig met KC501 Programmer voor PAD3 X100MAX

XTOOL M822 Adapter Sleutelprogrammeur voor Toyota 8A/Mercedes-Benz Alle Sleutels Verloren Werkt met XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Met de M822 TOYOTA Adapter kunt u tot 65% van de rekentijd besparen op het proces, of voorkomen dat u de sleutel-emulator honderden keren in- en uitplugt.

• Voor Toyota 8A Alle Sleutelbladen Verloren Programmering
• 2014-2019 Voor TOYOTA 4A/8A Slimme Sleutel Programmering
• Pincode-vrij
• Sleutel toevoegen/Alle sleutels verloren
• Geen gespecialiseerde sleutels nodig

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• XTOOL Tablet (Neem X100PAD Elite als voorbeeld XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Hoofdkabel & OBD2-16 Connector
• M822 Communicatie-adapter

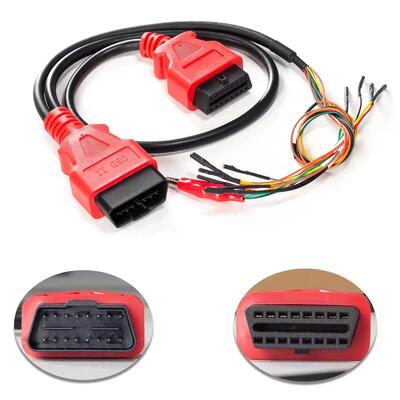

• Toyota 8A Gespecialiseerde Kabelboom
• KC100 Sleutelprogrammeur
• KS-1 Toyota Sleutel-emulator
• Netwerkverbinding

• 2014~2019
• Voor Toyota Levin
• Voor Corolla
• Voor RAV4
• Voor Prado
• Voor Land Cruiser
• Voor Camry
• Voor Highlander
• Voor Reiz
• Voor Sienna
• Voor Hiace
• Voor Hilux
• Voor Crown Kluger
• Voor Aygo met IMMO-box F3-F4-K6-S6

Opmerking: Dit is niet compatibel met Amerikaanse modellen met "H" Chip sleutelbladen. Gebruik voor deze modellen de Reset IMMO-functie die wordt ondersteund op X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

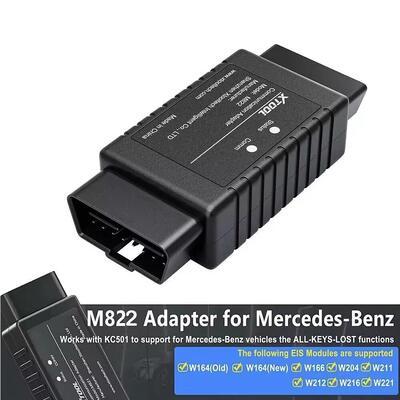

M822+J1K02 Benz Kabel Voor Mercedes-Benz Alle Sleutels Verloren Communicatie-adapter wordt gebruikt voor het voltooien en optimaliseren van alle sleutel verloren programmering voor meerdere Mercedes-Benz modules.

Opmerking: M822 Adapter moet worden gebruikt met geavanceerde XTOOL Sleutel Programmeerapparaten, bijv.: X100 Pad3/X100 Max en KC501 Sleutel Programmeur.

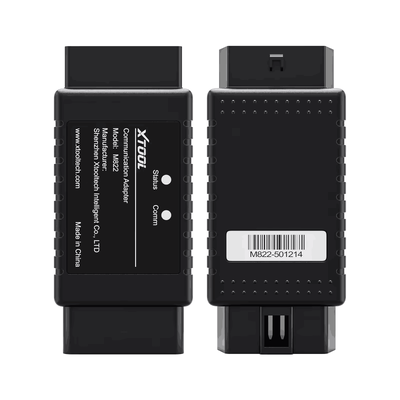

• 1. OBD-16 poort: Gebruikt om verbinding te maken met de J1Z02_for BENZ communicatiekabel of om verbinding te maken met EIS/EZS modules via DuPont kabels.

  *Let op: Niet rechtstreeks aansluiten op de OBD-poort van de auto.

• 2. Statuslampje: Toont de voedingsstatus van de adapter. Wanneer de rode lampjes branden, geeft dit aan dat de stroom is ingeschakeld.

• 3. Communicatielampje: Toont de communicatiestatus van de adapter. Wanneer de blauwe lampjes branden, geeft dit aan dat de adapter communiceert met de tablet.

• 4. DB15 poort: Gebruikt om verbinding te maken met de hoofdkabel van XTOOL tablets.

  *Opmerking: Voordat u de M822 adapter aansluit, koppelt u de OBD2-16 connector los van de hoofdkabel.

• 1. Sluit KC100/KC501 aan op het apparaat via USB en bereid een KS-1 voor
• 2. Sluit het apparaat (of VCI-box) aan op de M822 Adapter met de hoofdkabel.
• 3. Sluit de Toyota-kabel aan op de auto via de OBD-poort.
• 4. Haal de accuklem van de auto en gebruik de accuklem om de kabel op de accu aan te sluiten.
• 5. Haal de zekering uit de zekeringkast en steek de kabel erin.
• 6. Zoek de 12V DC mannelijke poort van de Toyota-kabel en sluit deze aan op de 12V DC vrouwelijke poort van de hoofdkabel.

Opmerking: Voor verschillende modellen kan de verbindingsmethode anders zijn. Soms is een verlengkabel nodig en kan de zekering anders zijn. Raadpleeg de XTOOL tablets voor een gedetailleerd bedradingsschema bij het aansluiten op het voertuig en de zekeringkast.

• 1. Sluit KC100/KC501 aan op het apparaat via USB en bereid een KS-1 voor
• 2. Sluit de startonderbreker aan op de Toyota werkbankkabel.
• 3. Sluit de hoofdkabel en de Toyota werkbankkabel aan via de M822 adapter.
• 4. Sluit de 12V DC adapter aan op de hoofdkabel.

1.

   (1) Open de software voor Toyota (V26.90 of hoger) en ga door de volgende menu's: By Type – All blade Key lost(8A). Daarna verschijnt dit menu.

2.

   (2) Selecteer Read Immobilizer data. Het zal u vragen om verbinding te maken met het netwerk en u vertellen hoe u verbinding moet maken met het voertuig. Raadpleeg het "Wiring diagram" voor gedetailleerde verbindingsmethode.

3.

   (3) Na correcte verbinding met de auto, klik op "OK" en het apparaat zal de gegevens uit de startonderbreker extraheren. Dit duurt niet langer dan 3 minuten, dus wacht geduldig.

4.

   (4) Nadat de gegevens zijn gelezen, kunt u het gegevensbestand een naam geven en opslaan in de map Adapter/Toyota.

5.

   (5) Koppel nu de M822 Adapter los en breng het voertuig terug naar de oorspronkelijke staat.

6.

   (6) Zorg ervoor dat de KC100/KC501 is aangesloten en de KS-1 klaar is, en dat het apparaat nog steeds verbonden is met het netwerk, klik dan op het menu "Generate 8A simulated key" en selecteer het gegevensbestand dat u eerder hebt opgeslagen.

7.

   (7) Selecteer de sleutelpositie. Houd er rekening mee dat alle posities een ID bevatten, maar slechts enkele overeenkomen met een geregistreerde sleutel. Normaal gesproken (als er geen sleutels zijn gewist) bevat sleutelpositie 1 of 2 een geregistreerde sleutel.

8.

   (8) Sluit de KC100 of KC501 aan op het apparaat en plaats de KS-1 in de sleuf. De geëmuleerde sub-master sleutel wordt gegenereerd.

9. (9) Controleer na het genereren van de geëmuleerde sleutel of de geëmuleerde sleutel gebruikt kan worden. Zo niet, herhaal dan stap 6-8 en vergeet niet om naar een andere sleutelpositie te wisselen. Om de geëmuleerde sleutel te controleren, haalt u de chip uit de ongeprogrammeerde sleutel en houdt u de KS-1 dicht bij het contactslot.

10.

    (10) Als de sleutel gebruikt kan worden, ga dan naar de "OBD programming function". Met een geëmuleerde sub-master sleutel zal de rest van het proces hetzelfde zijn als het toevoegen van een sleutel. We raden aan om eerst het aantal geregistreerde sleutels te controleren.

11. *Opmerking: De geëmuleerde KS-1 wordt niet weergegeven als een geregistreerde sleutel, dus deze wordt niet weergegeven in het aantal sleutels.



    (11) Klik op "Add a key", controleer de melding die verschijnt, houd de KS-1 dicht bij het contactslot, plaats de nieuwe sleutel (zonder chip) in het contactslot en zet deze aan.

12.

    (12) Wanneer het startonderbrekerlampje constant brandt, zet u het contact uit, haalt u de nieuwe sleutel eruit, plaatst u de chip in de nieuwe sleutel, steekt u de sleutel in het contactslot. Zet het contact niet aan.

13.

    (13) Nu knippert het startonderbrekerlampje. Wacht ongeveer 1 minuut en kijk of het lampje uitgaat. Als het lampje uitgaat, is de sleutel toegevoegd en is het proces voltooid. Zo niet, herhaal dan stap 11-13.

14.

    (14) Controleer na voltooiing opnieuw het aantal sleutels en vergelijk dit met de resultaten van tevoren, en kijk of de sleutel is geregistreerd bij het voertuig.

• > Controleer de afbeeldingen in het apparaat bij het aansluiten van de M822 Adapter en de EIS/EZS module via de kabel voor Benz.
• > De IR-emulator voor Mercedes-Benz moet tijdens de bediening in de sleuf van de module worden gestoken.
• > Voor apparaten met een VCI-box, sluit de M822 Adapter aan op de VCI-box met de hoofdkabel en houd de VCI-box via Bluetooth verbonden met het apparaat. U kunt de verbindingsdetails voor dergelijke apparaten controleren in het apparaat.
