XTOOL M821 M822 Mercedes-Benz Adapter Werkt met KC501/X100 Pad3/X100 Max Sleutelprogrammeur Voor Mercedes-Benz Alle Sleutels Verloren

Productbeschrijving

XTOOL M821 M822 Adapter Werkt met KC501/X100 Pad3/X100 Max Key Programmer Voor Mercedes-Benz Alle Sleutels Verloren

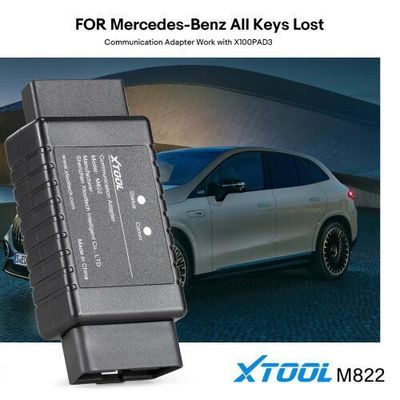

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter wordt gebruikt voor het voltooien en optimaliseren van alle sleutels verloren programmering voor meerdere Mercedes-Benz modules. Met de M821 Adapter kunt u tot 65% van de berekeningstijd van het proces besparen, of u behoeden voor het honderden keren in- en uitpluggen van de sleutelemulator.

XTOOL M821 Adapter Functie:

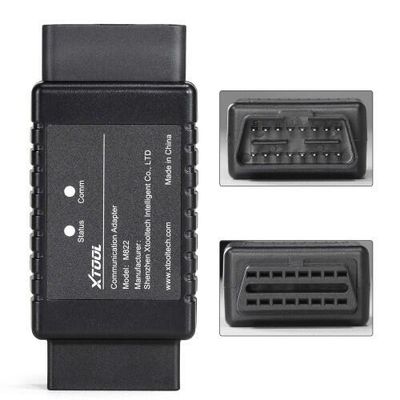

1. OBD-16 poort: Wordt gebruikt om verbinding te maken met de J1Z02_BENZ communicatiekabel of om verbinding te maken met EIS/EZS modules via DuPont-kabels.
Let op: Sluit niet rechtstreeks aan op de OBD-poort van de auto.

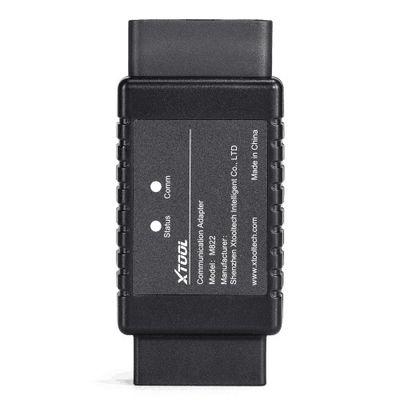

2. Statuslampje: Toont de voedingsstatus van de adapter. Wanneer de rode lampjes branden, geeft dit aan dat de voeding is ingeschakeld.
3. Comm-lampje: Toont de communicatiestatus van de adapter. Wanneer de blauwe lampjes branden, geeft dit aan dat de adapter communiceert met de tablet.
4. DB15 poort: Wordt gebruikt om verbinding te maken met de hoofdkabel van XTOOL tablets.
Opmerking: Koppel de OBD2-16 connector los van de hoofdkabel voordat u verbinding maakt met de M821 Adapter.

Kennisgeving:
1. Moet werken met XTOOL KC501, PAD3, PAD3 SE
2. Werk eerst uw Mercedes-benz Key programmeringssoftware bij naar de nieuwste versie 27.10
3. De Mercedes-Benz alle sleutels verloren programmeerfunctie moet online worden uitgevoerd. Zorg ervoor dat u verbinding maakt met een tabletnetwerk tijdens de verwerking.



XTOOL M821 Adapter Verbindingsmethode

1. Verbind KC501 met het apparaat via USB.
2. Verbind de Mercedes-Benz IR-emulator met KC501.
3. Koppel de OBD2-connector los van de hoofdkabel en verbind vervolgens het apparaat (of de VCI-box) met de M821 Adapter met behulp van de hoofdkabel.
4. Sluit een 12V voeding aan op de hoofdkabel.
5. Verbind de EIS/EZS module met de M821 Adapter met behulp van de J1K02_BENZ kabel. Controleer het apparaat voor verbindingsdetails.
Opmerking: Controleer de afbeeldingen in het apparaat bij het aansluiten van de M821 Adapter en de EIS/EZS module via de J1K02_BENZ kabel.
Opmerking: De Mercedes-Benz IR-emulator moet in de sleuf van de module worden gestoken tijdens de werking.
Opmerking: Voor apparaten die worden geleverd met een VCI-box, verbind de M821 Adapter met de VCI-box met behulp van de hoofdkabel en houd de VCI-box via Bluetooth verbonden met het apparaat.
U kunt de verbindingsdetails voor dergelijke apparaten in het apparaat controleren.

XTOOL M821 Adapter Ondersteuning EIS Modules

W164(OUD) W166 W204 W212(NIEUW)
W164(NIEUW) W216 W221 W211

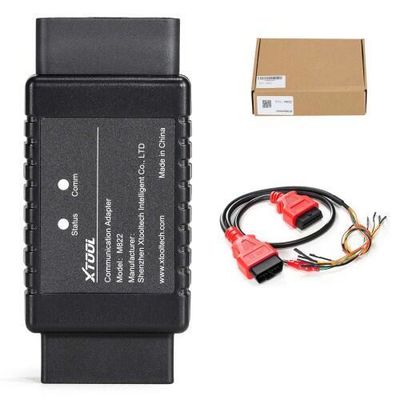

Pakketlijst:

1 st x Mercedes-Benz AKL Adapter

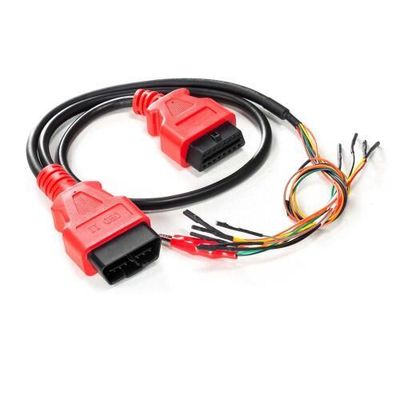

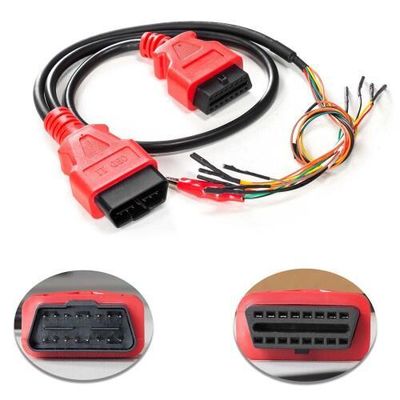

1 st x J1K02_BENZ Kabelboom
1 st x M821 Snelgids
