LAUNCH X431 O2-2 Scope Box Oscilloscoop 4 Kanalen 100MHz USB DC Automotive Oscilloscopen Werkt met PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Plaats van herkomst China
Merknaam LAUNCH X431 O2-2 Scope Box
Modelnummer LAUNCH X431 O2-2 Scope Box
Min. bestelaantal 1
Prijs $550
Verpakking Details 44*38*14cm /4,9kg
Levertijd 1 werkdag
Betalingscondities T/T, Western Union, MoneyGram
Levering vermogen 1000

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Modelnaam LAUNCH X431 O2-2 Scope Box Herkomst Vasteland van China
Kwaliteit Hoofd Bandbreedte 100 MHz
Stijgingstijd ≤ 3,5 ns (typisch) Maximaal steekproefpercentage 1 Gbps (voor vier kanalen)
Inputweerstand 1MΩ±1,5%
Markeren

Automotive Oscilloscopen

,

4 Kanalen 100MHz Oscilloscoop

,

Launch X431 100MHz Oscilloscoop
Laat een bericht achter
Productomschrijving

Productbeschrijving

Met de Launch O2-2 Scope Box kan de gebruiker een bepaalde golfvorm vastleggen, waardoor het proces 70% efficiënter wordt in vergelijking met andere scopes. Het beschikt over de mogelijkheid om golfvormgegevens met hoge resolutie op te nemen en af te spelen voor toekomstige analyse. De mogelijkheid om namen en tekens direct in te voeren door op het virtuele toetsenbord te klikken, stroomlijnt het proces en draagt bij aan 90% efficiëntieverbetering.
LAUNCH O2-2 Scope Box voor het oplossen van complexe elektrische storingen

Met een nieuw ontwerp en verbeterde hardware is de LAUNCH O2-2 Scopebox een veelzijdige en gebruiksvriendelijke add-on module die storingen op hoog niveau kan detecteren op verschillende elektrische componenten, zoals sensoren, actuatoren en circuits. Door te integreren met de X-431-serie scantools via de O2-2-applicatie, levert het nauwkeurige en overtuigende diagnostische fouten op die de werkplaats en de technicus in staat stellen de functionaliteit van hun scantool uit te breiden.

Integreer met X-431-serie scantools (zoals X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) via de O2-2-applicatie voor overtuigende diagnostische resultaten.

Hoogtepunten:

4 kanalen
Bandbreedte 100MHz
Automatische configuratie
Golfvormen opslaan met één klik
Cursor meting
Vooraf ingestelde golfvormparameterinstellingen met één klik
Demomodus
Online hulp
Wiskundige bewerkingen op golfvormen
23 automatische metingen

Kenmerken:

1. Probleemoplossing en diagnose van ECU's
2. Beschikt over de mogelijkheid om golfvormgegevens met hoge resolutie op te nemen en af te spelen voor toekomstige analyse. Met één sleutelfunctie kunnen gebruikers
3. Een bepaalde golfvorm vastleggen, waardoor het proces 70% efficiënter wordt in vergelijking met andere scopes
4. Toegang tot 23 varianten van automatische metingen die op één scherm worden weergegeven voor een gemakkelijke overstap
5. Mogelijkheid om namen en tekens direct in te voeren door op het virtuele toetsenbord te klikken, deze bewerking stroomlijnt het proces en draagt bij aan 90% efficiëntie
6. Buffergeheugen tot 50M
7. Gebruik de zoom in/uit-functie om precieze details te bekijken
8. Aanpasbare persoonlijke systeeminstellingen die kunnen worden opgeslagen als configuratiebestanden om te bekijken
9. De zelfkalibratiefunctie maakt optimalisatie van het oscilloscoopsignaalpad mogelijk voor maximale meetnauwkeurigheid
10. Vergroot wiskundige bewerkingen op golfvormen, zoals optelling, aftrekking, vermenigvuldiging en FFT-functie voor golfvormanalyse op hoog niveau
11. Meerdere autotests, waaronder circuits, sensoren, actuatoren, ontstekingsproeven en meer
Meertalige gebruikersinterface
12. USB-gegevenssynchronisatie naar externe apparaten zoals laptop, tablet, enz.

Functies:

Ondersteunt meerdere vooraf ingestelde projecttests voor voertuigen
Ondersteunt een verscheidenheid aan vooraf ingestelde projecttests voor auto's, zoals circuits, sensoren, actuatoren, ontstekingsproeven, communicatietests en combinatietests, en stelt verschillende parameters en specifieke verbindingsmethoden voor elke test in.

23 automatische meetinstellingen
23 automatische meetinstellingen worden op één scherm weergegeven, wat in één oogopslag duidelijk is en met een lichte aanraking kan worden aangeklikt. Het ondersteunt wissen met één klik, waardoor de vervelende taak van het omslaan van pagina's en meerdere keren zoeken wordt geëlimineerd, waardoor automatische meting gemakkelijk te gebruiken en handig is.

Snel schakelen van triggerbron
Ondersteunt rand-, puls- en andere triggers. Eenvoudige en intuïtieve triggerinstellingen en snelle schakelmethoden voor triggerbronnen maken het moeilijkste deel van de oscilloscooptoepassing uiterst eenvoudig.

Snel vooraf ingestelde golfvormparameters maken met één klik
Bij het testen van golfvormen kunt u de bestaande instellingen op de huidige interface met één klik opslaan als vooraf ingestelde golfvormparameters. Bij het testen van vergelijkbare golfvormen kunt u later de vooraf ingestelde parameters direct laden zonder herhaalde instellingen.

Snel golfvormen opslaan met één klik
Sla de golfvorm die momenteel op het scherm wordt weergegeven snel op met één klik en sla deze automatisch op in de opgegeven indeling. Het kan later direct worden gebruikt als een referentiekanaalgolfvorm voor weergave.

Handige cursorbediening
Schakel de horizontale en verticale cursors respectievelijk met één klik in. Elke cursor kan onafhankelijk worden gesleept en cursorvolging wordt ook direct geïmplementeerd via eenvoudige highlight-aanrakingen, waardoor de algehele efficiëntie met meer dan 80% wordt verbeterd.

Ondersteuning voor cursor/faseschaal wijzigingen dienovereenkomstig
Wanneer de golfvorm wordt in- of uitgezoomd, kunnen de cursor en de faseschaal dienovereenkomstig veranderen, waardoor het meetbereik ongewijzigd blijft.

Ondersteunt 2-punts aanraking, de golfvorm kan verticaal of horizontaal worden in- of uitgezoomd
Sleep horizontaal of verticaal met 2 punten om de golfvorm horizontaal of verticaal in of uit te zoomen.

Ondersteuning demonstratiefunctie
Vooraf ingestelde sinusgolfvormen om veelvoorkomende functies te demonstreren zonder een oscilloscoop aan te sluiten.

Ondersteunt wiskundige bewerkingen op golfvormen
Ondersteunt optellen, aftrekken, vermenigvuldigen en delen van twee kanaalgolfvormen, naast snelle Fourier-transformatie.

Gedetailleerde vergelijking tussen Launch O2-2 Scope Box en Launch O2-1 Scope Box
Model O2-1 O2-2
Kanaal 4 4
Bandbreedte 100MHz 100MHz
Stijgtijd ≤3.5ns (typisch) ≤3.5ns
Maximale bemonsteringsfrequentie 1 Gbps (voor vier kanalen) 1 Gbps
Ingangsweerstand 1MΩ±1,5% 1MΩ±1,5%
Opslagdiepte 50M 10M
Aantal bemonsteringsbits 8 bit 8 bit
Verticale nauwkeurigheid 3% 3%
Verticale versnelling 5mV~10V 5mV~10V
Inverteren Ondersteuning Ondersteuning
Kanaal gekoppeld DC, AC DC, AC
Tijdbasisversnelling 5ns~1ks 1ns-1ks
Tijdbasisnauwkeurigheid 20ppm 20ppm
Bemonsteringsmodus Normaal Normaal
CANBus-decodering CAN, LIN CAN, LIN
Triggertype Rand, Pulsbreedte Rand, Pulsbreedte
Triggermodus Normaal, Auto en Single SEQ Normaal, Auto en Single SEQ
Triggerkoppeling DC, Ruisverwerping DC, Ruisverwerping
Wiskunde Dubbele golfFFT Dubbele golfFFT
Weergave YT, Zoom, Rol YT, Zoom, Rol
Rolmodus 200ms/div~1000s/div 200ms/div~1000s/div
Automatische configuratie Ondersteuning Ondersteuning
Automatische meting 23 23
Cursor Horizontale cursor, Verticale cursor Horizontale cursor, Verticale cursor
Aangedreven door USB-poort, DC IN-poort USB-poort, DC IN-poort
Gegevensoverdrachtmethode USB USB
Voertuigconfiguratie-opties Circuits, sensor, actuatoren, ontsteking Circuits, sensor, actuatoren, ontsteking
Bedrijfstemperatuur 0℃~50℃ 0℃~50℃
Voedingsbereik USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Compatibiliteit Verschillende tabletresoluties vereisen verschillende APPs Eén APP kan compatibel zijn met meerdere tabletresoluties
Multi-touch gebaren Nee Ondersteunt 2-punts aanraking, de golfvorm kan verticaal of horizontaal worden in- of uitgezoomd
Voertuigconfiguratie Nee Elk testproject kan online helpdocumentatie ondersteunen (helpdocumentatie wordt later samengesteld op basis van behoeften)
Firmware-upgrade Handmatige upgrade Ondersteuning online upgrade
Trigger Golfvormobservatie kan niet worden uitgebreid tijdens normaal triggeren. Kan normaal worden gebruikt tijdens normaal triggeren.
Demofunctie Nee Ja
Gesplitst scherm Nee Ja
Bemonsteringsfrequentie Enkel kanaal 1G/s, meer dan 2 kanalen slechts 250M/s Enkel kanaal 1G/s, 2 kanalen 500M/s, meerdere kanalen 250M/s
Starttijd 2-3S ongeveer 16s
Stroomverbruik ongeveer 6W ongeveer 7,5W

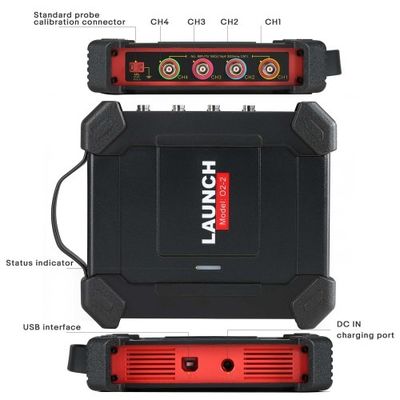

Hoe de kabels aan te sluiten?

Verschillende toepassingsscenario's vereisen verschillende verbindingsmethoden (ongeacht welk toepassingsscenario, de volgende verbindingen zijn vereist):

Ten eerste, voed de oscilloscoopbox via de dubbele clipvoedingskabel: Sluit het ene uiteinde van de dubbele clipvoedingskabel aan op de voedingsinterface van de oscilloscoopbox en het andere uiteinde op de accu van het voertuig om stroom af te nemen (rood is verbonden met de positieve pool, zwart is verbonden met de negatieve pool).

Opmerking: * Tablets uit de PADVII-serie ondersteunen USB-voeding.

2. Sluit de Type B-aansluiting van de USB-kabel aan op de Type B-interface van de oscilloscoop en sluit het andere uiteinde aan op de USB-interface van het diagnoseapparaat.

Specificatie:
Kanalen 4
Bandbreedte 100MHz
Stijgtijd 3,5ns (typisch)
Nauwkeurigheid ±3%
Ingangsimpedantie 1M ±1,5%
Ingangstype Single-ended, BNC-connector
Ingangskoppeling DC, AC
Overbelastingsbeveiliging ±200V op enkele ingang
Tijdbasisbereiken 1ns~1ks (1 kanaal)
  1ns~1ks (2 kanalen)
  1ns~1ks (4 kanalen)
Verticale resolutie 8 bits
Buffergeheugen 10M (voor 4 kanalen)
Voedingsinterface USB-poort, DC IN-poort
Gegevensuitwisseling via USB
Triggermodus Normaal, Auto en Single SEQ
Geavanceerde triggers Rand, Pulsbreedte

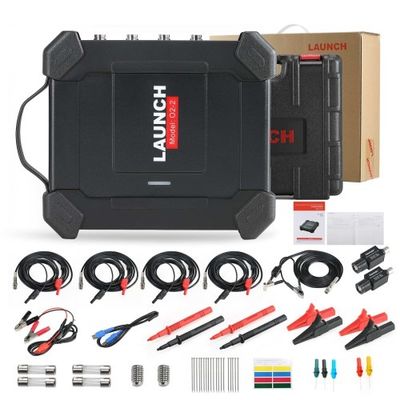

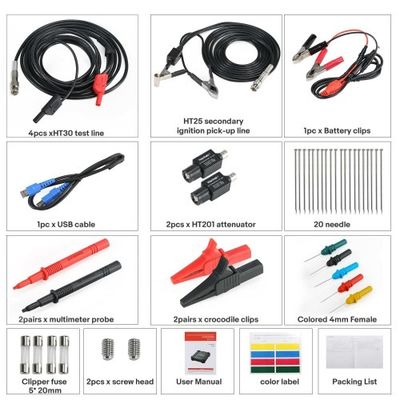

Pakketlijst:

1 stuks x Launch O2-2 hoofdeenheid
1 stuks x BNC naar 4 mm interface testkabel
1 stuks x Secundaire ontstekingsophaalkabel
1 stuks x USB-kabel
1 stuks x 20:1 verzwakker
1 stuks x multimeter probe
1 stuks x Accuklemmen
1 stuks x Piercing Probe set
2 stuks x krokodillenklemmen
1 stuks x Onafhankelijke ontstekingsverlengkabel
1 stuks x COP onafhankelijke ontstekingsprobe
