Launch X431 PAD V Diagnostisch Gereedschap met SmartBox 3.0: Online Codering Programmeren Launch GIII X-Prog 3

Launch X431 PAD V 5 Automotive Diagnostische Tool Ondersteunt Codering en Programmering

Launch X431 PAD V 5 Hoogtepunten:

1. Wereldwijde Versie Zonder IP-beperking
2. Gratis Online Update voor 1 Jaar. Na 1 Jaar kost het $399/jaar
4. Realtime Diagnosefunctie op Afstand via WiFi
5. Ondersteuning voor diagnose van bedrijfsvoertuigen en personenauto's, Ondersteuning voor J2534, CAN FD, DoIP
6. 8-core 2GHz CPU, 4G RAM, 64G geheugen, 10,1 inch volledig passend, zonlichtleesbaar scherm (Gorilla Glass) en IP65-bescherming.
7. Ondersteunde Speciale Functies: Startonderbreker/Sleutel, Injector, Reset Remmen Ontluchten, Reset TPMS, Elektronische Gasklep Herleren, Reset DPF, Reset SAS, Reset Olie, Reset Remmen, Reset BMS
8. Meertalig: Engels, Italiaans, Duits, Frans, Spaans, Portugees, Pools, Nederlands, Grieks, Deens, Fins, Zweeds, Roemeens, Tsjechisch, Hongaars, Japans, Russisch, Turks, Arabisch, Koreaans, Perzisch en Chinees
9. Online Programmering tot Jaar 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru

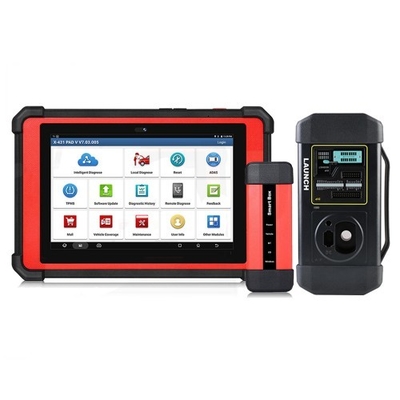

10. Ontvang 1pc Gratis Launch GIII X-Prog 3 voor IMMO en Sleutel Programmeringsfuncties.

Opmerking:
1. Ondersteunt momenteel geen 24V zware vrachtwagens.
2. Online Programmeerfunctie kan niet worden uitgevoerd in de Verenigde Staten en Spanje.

Beschrijving:

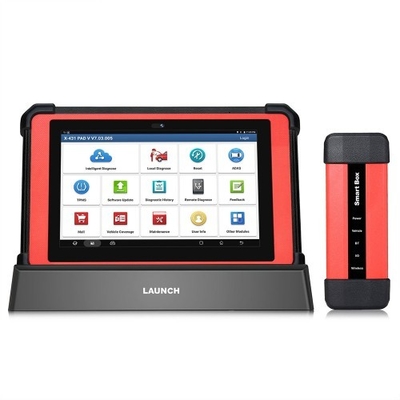

Launch X431 PAD V 5 is Launch's nieuwste high-end auto-uitgebreide diagnostische scantool gebaseerd op het Android 7.1-systeem. Het erft Launch's vele voordelen in auto-foutdiagnosetechnologieën, waaronder een grote dekking van automodellen, krachtige functies, een groot aantal speciale functies en nauwkeurige testgegevens. Met zijn nieuwe geavanceerde Smartbox 3.0 kan X-431 PAD V de personen- en zware bedrijfsvoertuigen diagnosticeren (software en adapters zijn optioneel) met één enkele dongle. En om het nog beter te maken, heeft het ook de ingebouwde J2534-adapter om de X-431 PAD V tot een van de krachtigste scantools op de markt te maken. X-431 PAD V ondersteunt ook LAUNCH's extensiemoduletoepassingen voor oscilloscopen, sensoren, endoscopen, multimeters en batterijdetectie, enz.

De bediening is eenvoudiger en intuïtiever, het bevat een pakket van "Volledige" voertuigmerken (meer dan 80 merken), met de belangrijkste Europese, Aziatische en Amerikaanse autofabrikanten, samen met het volledige potentieel van LAUNCH diagnostische software. De PAD V is compatibel met de J2534- en ISO22900 (Pass Thru)-communicatieprotocollen, op deze manier kunt u verbinding maken met de website van de fabrikant en programmeren uitvoeren, naast vele andere functies.

Wat zijn de voordelen van Launch X431 PAD V?

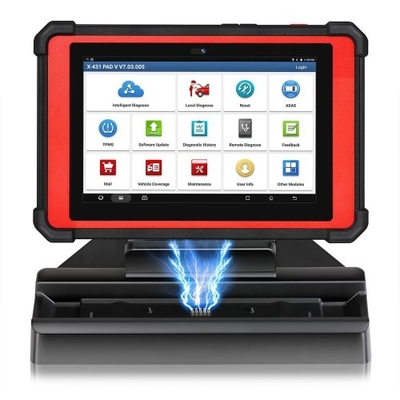

Het heeft een oplaadbasis, voor-/achtercamera, niet-OBD-connectoren en een groot 10,1-inch touchscreen. De batterij is lithium om intensief meer dan 8 uur te werken en bevat een 180o verstelbare handgreep aan de achterkant met 3 posities om op te hangen, te gebruiken als stuurwielondersteuning en standaard te transporteren. De PADV is vervaardigd met beschermingsgraad IP65, die het beschermt tegen spatten, stoten en stof.

PAD V is in staat om personenauto's, bedrijfsvoertuigen en industriële voertuigen te diagnosticeren en is compatibel met DoIP-communicatieprotocollen, nieuwe CAN-netwerken FD en J2534 en ISO22900 (Pass Thru), waarmee u verbinding kunt maken met de website van de fabrikant en programmering kunt uitvoeren, naast vele andere functies. Het bevat ook de software voor voertuigen met Advanced Driving Assistance System (ADAS) en is compatibel met het statische kalibratieaccessoire X-431 ADAS Pro.

Het belangrijkste verschil met de PRO 1- en 3-modellen is dat u verschillende optionele accessoires kunt aansluiten, zoals een 4-kanaals oscilloscoop, batterijtester, endoscoop en sensorsimulator. De internetconnectiviteit is totaal om een oneindig aantal diensten aan te bieden, zoals het verzenden van technische bulletins, telediagnose, online technische informatie (Data LAUNCH), automatische updates en de mogelijkheid om te communiceren met andere LAUNCH-apparatuur voor de hulp tussen werkplaatsen (samenwerking op afstand). Compatibel met golo telematica-apparaten.

Launch X431 PAD V 5 Kenmerken:

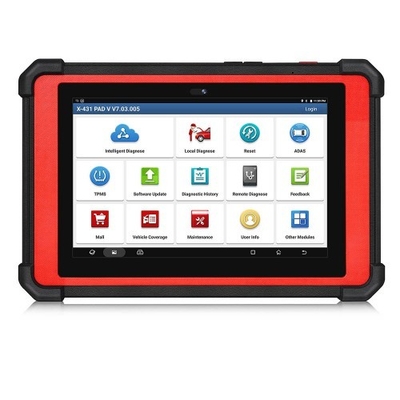

1. Android 7.1 aangepast systeem, Qualcomm 8-core processor, 10,1 inch capacitief touchscreen, ondersteuning voor QC3.0 snelladen.
2. 2,4 GHz & 5 GHz Dual-Frequency Wi-Fi, de transmissiesnelheid is sneller dan de vorige generatie.
3. Camera: voor, 8 Megapixels; achter, 13 Megapixels, Display I/M Readiness Status
4. Vijfde generatie Wi-Fi-technologie, theoretisch is de transmissiesnelheid 4 keer sneller dan de vorige generatie
5. Brede dekking van voertuigmodellen, krachtige diagnostische functies (intelligente diagnose, diagnose op afstand, DTC lezen, DTC wissen, datastroom lezen, actuatortest), nauwkeurige diagnostische gegevens en overvloedige speciale functies;
6. Gloednieuw industrieel ontwerp, met zachte rubberen huls op de vier hoeken van het product, om botsingen effectief te voorkomen; dempingsas, vrije aanpassing van bijna 180 graden; ondersteuning voor drie modi van ophangen, ondersteuning en normaal.

Launch X431 PAD V 5 Functies:

1. Uitgebreide diagnose: Ondersteuning voor volledige make, volledig systeem, volledige functie snelle diagnose, DTC lezen, DTC wissen, datastroom lezen, actuatortest, enz.
2. Intelligente diagnose: Ondersteuning voor intelligente VIN-identificatie en cloudgebaseerde diagnostische recordquery, waardoor de diagnose intelligenter en efficiënter wordt.
3. Lokale diagnose: Wanneer de intelligente diagnose niet beschikbaar is in een omgeving zonder netwerk, kies dan traditionele diagnose. Selecteer handmatig het voertuigmerk en -model om de voertuigdetectie uit te voeren.
4. Diagnose op afstand: Ondersteuning voor online real-time communicatie en diagnostische service op afstand via tekst, afbeeldingen en bestanden tussen apparaat en apparaat, en tussen apparaat en extern bureaublad, met lage netwerkbandbreedte en systeemresourcebezetting.
5. Speciale functie: Ondersteuning voor in totaal 16 speciale functies, waaronder reset servicelamp, gasklep aanpassing, stuurhoek reset, remblokken reset, bandenspanning reset, antidiefstal matching, ABS ontluchten, batterij matching, versnellingsbak leren, injector codering, DPF regeneratie, zonnedak initialisatie, koplamp matching, ophanging matching en AT matching, EGR Adaptatie.
6. Software-upgrade: Ondersteuning voor one-click upgrade van besturingssysteem, clientzijde, automodelsoftware en firmware.
7. Diagnostische feedback: Voor modelsoftware en functie-fouten die tijdens het gebruik worden aangetroffen, dient u de feedback onmiddellijk in. LAUNCH zal zo snel mogelijk reageren.
8. Mijn rapport: Bekijk uitgebreid diagnostisch rapport, diagnostisch rapport op afstand en datastroomweergave.
9. Software-instelling: Bevat mijn connector, beheer van diagnostische connectorverbindingen, connectoractivering, firmware reparatie, enz.
10. Uitgebreide module: Ondersteuning voor oscillograaf, sensor, batterijtest, endoscoop, Wi-Fi-printer, enz.
11. Datastroom lezen: Ondersteuning voor diverse datastroomweergavemodi en door de gebruiker gedefinieerde standaard datastroom.
12. Traditionele diagnose: Wanneer de intelligente diagnose niet beschikbaar is in een omgeving zonder netwerk, kies dan traditionele diagnose. Selecteer handmatig het voertuigmerk en -model om de voertuigdetectie uit te voeren.

Launch X431 PAD V 5 Ondersteunde Voertuigen:

1. Ondersteunde Personenvoertuigen:

1. Australisch: AUST Holden, AUST Ford
2. Aziatisch: Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. Europees: Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/Abarth/ Lancia, Rover, Landrover, Saab, Seat, Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. VS: USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5. Chinees: Changcheng (Great Wall), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei ….etc.
7. Overig: EOBD, Demo

Ondersteunde Speciale Functies: Startonderbreker/Sleutel, Injector, Reset Remmen Ontluchten, Reset TPMS, Elektronische Gasklep Herleren, Reset DPF, Reset SAS, Reset Olie, Reset Remmen, Reset BMS

2. Ondersteunde Zware Bedrijfsvoertuigen:

Softwaredekking:
Nissan (Diesel), Mitsubishi (Diesel), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation, Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus, Allison Transmission Box, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Construction Machinery, CREDO Heavy Vechicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng, Doosan Engine, Freightliner Heavy Duty Truck, Full Diesel Diagnosis Software, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus, Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Engine

Krachtige Speciale Functies: Componentvervanging, Cilindercompressietest, Injector Cut Out Test, DPF Regeneratie, Communiceert met ABS & Transmissies van Bendix, Wabco en Allison, Tech to Tech communicatiefunctie op afstand.

Optionele Uitbreidingsmodules:

1. Oscilloscoop en ontstekingsanalysator
2. Endoscoop
3. Batterijtester
4. Scopebox
5. Sensorbox: Sensortester en simulator + Multimeter.
6. Statisch kalibratieaccessoire X-431 ADAS Pro.
7. DATA LAUNCH technische informatie.
8. Optionele accessoires: Meubilair voor stabilisator en diagnose MB 90 en MB 80.

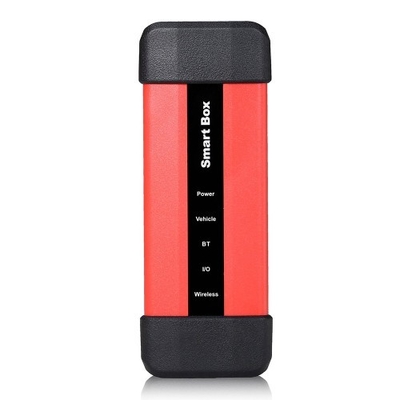

Smartbox 3.0-J2534 Gebruikershandleiding

1. Aansluiting van Smartbox3.0

Smartbox3.0 wordt geleverd met een USB-kabel.
Eén uiteinde van Smartbox3.0 is aangesloten op de USB-kabel: één poort van de USB-kabel is aangesloten op Smartbox3.0; de andere poort is aangesloten op een USB-poort van een pc; het andere uiteinde van Smartbox3.0 is aangesloten op de OBD-interfacebus en de andere poort van de bus is aangesloten op de OBD-connector.


Hoe installeer je Launch X431 PAD V 5 Softwarepakket en Driver?

2.1 Installatiestappen van Softwarepakket
2.1.1 Installatiestappen van Softwarepakket
Let op: Zorg ervoor dat de pc-gebruiker beheerdersrechten heeft en dat Smartbox3.0 is aangesloten op een pc voordat u de installatie uitvoert.
Stap 1: Open "SmartBox_3.0_Setup.exe" en selecteer het installatiepad volgens de aanwijzingen
Stap 2: Klik op 'Wijzigen' om het installatiepad te selecteren en klik vervolgens op 'Volgende'



Stap 3: Nadat u het installatiepad hebt bevestigd, klikt u op 'Volgende'



Stap 4: Klik op 'Volgende' om de driver te installeren. Het wordt aanbevolen om het apparaat aan te sluiten voordat u de driver installeert. De software installeert zichzelf.



Stap 5: Klik op 'Klaar'. Drivers geïnstalleerd!


Stap 6: Klik nogmaals op 'Klaar'. Software geïnstalleerd!


2.1.2 J2534 Registerinformatie Weergave (Gereserveerd)
Na het installeren van de software kan de bijbehorende registratie-informatie van LAUNCH over J2534Dll worden gezien in het register. Open het venster "Uitvoeren" (sneltoets "Windows+R"); voer de opdracht "regedit" in, zoals hieronder weergegeven:



Voer het register in en zoek de J2534 DLL-registratie-informatie van LAUNCH volgens het volgende pad: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Opmerking: Het kan zijn dat u de registratie-informatie niet kunt bekijken vanwege het 64-bits besturingssysteem. U kunt deze vinden via het volgende pad:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
De screenshot wordt hieronder weergegeven:



Hoe Launch X431 PAD V 5 te updaten?

Voer "SmartBox Tool 3.0" uit op het Windows-bureaublad na het installeren van "SmartBox_3.0_Setup".

3.1 Firmware Upgrade Functie
SmartBox 3.0 kan worden geüpgraded via SmartBox Tool 3.0. Selecteer "M7 Upgrade" voor het upgraden van lagere programma's en "A7 Upgrade" voor het upgraden van het systeem. Klik op "Bladeren" om het pad te selecteren voor het opslaan van upgradebestanden en klik op "Upgraden".
Opmerking: Start de software en SmartBox 3.0 opnieuw op na voltooiing van de upgrade. U kunt de versie controleren om te bevestigen of de upgrade is geslaagd.

3.2 Logboekweergavefunctie
Indien nodig kunt u de functie "Logbestand schrijven" of "Vensterinformatie afdrukken" inschakelen om de teststatus van SmartBox 3.0 en het proces vast te leggen. Om softwarefouten als gevolg van te grote logbestanden te voorkomen, schakelt u de functie niet in als dit niet nodig is. De logbestanden worden standaard opgeslagen in de hoofdmap van schijf C.
Stappen: De bijbehorende J2534Log-informatie kan worden gegenereerd door de optie "Logbestand schrijven" aan te vinken na het klikken op "Logboek bekijken" in de linkerbovenhoek van de software-interface, zoals hieronder weergegeven:

Opmerking: Start de diagnostische software opnieuw op!
Opmerking: Als de logboekafdrukfunctie is ingeschakeld, kunnen de logbestanden erg groot worden omdat de informatie cumulatief wordt geschreven. Schakel deze functie in wanneer dit nodig is, zoals bij ontwikkeling en debugging. Activeer deze functieoptie in andere gevallen niet zomaar.
Het standaard opslagpad van het gegenereerde logbestand "J2534Log" is: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, zoals hieronder weergegeven:

Let ook op: In sommige computersystemen hebben gebruikers geen schrijfrechten voor deze map, wat resulteert in een mislukte generatie van logbestanden. Het is noodzakelijk om de machtigingen van deze map te wijzigen (beheerdersrechten vereist), zoals hieronder weergegeven:

Klik met de rechtermuisknop op de map "Logboek", selecteer de optie "Attribuut" en zoek het attribuut "Beveiliging", selecteer de huidige gebruiker, klik op "Bewerken", selecteer de bijbehorende gebruikersnaam opnieuw en vink alle opties "Toestaan" aan in de machtigingenkolom (beheerdersrechten vereist) en klik op "OK" om terug te gaan.

Launch X431 PAD V 5 Parameters

SmartBox 3.0 Parameters:

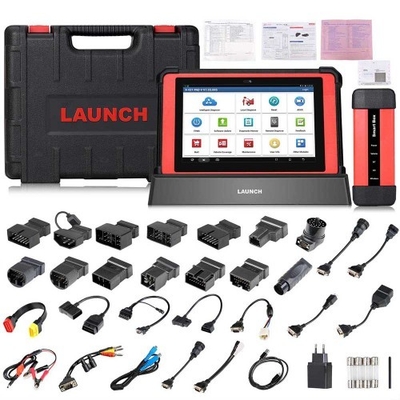

Launch X431 PAD V 5 Pakketlijst

1 x X-431 PAD V hoofdeenheid
1 x X-431 PAD V oplaadstation
1 x Smartbox 3.0 diagnostische connector
1 x Micro USB-kabel
1 x Sigarettenaanstekerkabel
1 x 5V DC out voedingsadapter
1 x Accuklemmenkabel
1 x OBD II verlengkabel

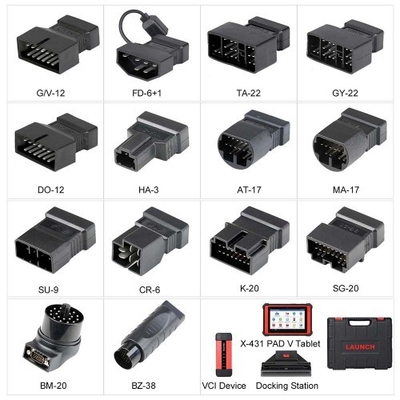

1 x Niet-16-pins connector omzettingskabel
1 x Wachtwoord envelop
1 x Niet-16-pins connectorenset


Launch XPROG -3 Pakketlijst:

• Hoofdeenheid
• Voedingsadapter
• Hoofddiagnosekabel
• De vierde generatie datacollectiekabel
• De vierde generatie EEPROM datacollectiekabel (zonder dashboard te demonteren)
• BENCH-modus kabel
• MCU-converter V1
• MCU-converter V2
• MCU-kabel met meerdere draden
• EEPROM-chipadapter
• Benz infrarood analoge acquisitiesleutel
• MCU-kabel met meerdere draden
• EEPROM-converter
• Gebruikershandleiding
