voor BMW GODIAG GT100+ GT100 Pro ECU Connector OBDII Break Out Box FEM/BDC CAS4/CAS4+ Test Platform voor VVDI2/IM608/K518ISE

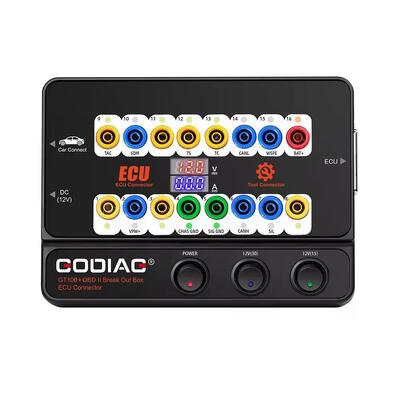

Godiag GT100+ GT100 Pro OBDII Breakout Box ECU Bank Connector met elektronische

• 1 jaar garantie.

• Gebruikt met KESS V2 en Ktag

• ECU-aansluiting + OBDII-protocoldetector + elektronische stroomweergave

• De kabel kan worden verlengd, met een optionele speciale adapter

• Compatibel met tools van LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI...

• Omzetten van OBD1-diagnostische interface naar de standaard OBD2-diagnostische interface

• Gebruikt voor het testplatform BMW-CAS4 Adapter om vast te stellen of de CAS4-sleutelprogrammering perfect werkt of niet

GT100+ Pro versus GT100

1. GT100+ voegt Electronic Current Display toe.

2. GT100+ voegt CANBUS-protocol communicatie toe

3. Reset instrument/immobilizer wanneer alle sleutels verloren zijn

GODIAG GT100+ is een nieuwste testplatform voor OBDII-protocol communicatie detectie en ECU onderhoud / diagnose / programmering / codering.het instrument en het diefstalbestrijdingssysteem worden door een kortsluiting gedwongen te activeren.

GT100+ is voorzien van een spannings- en stroomdisplay, waarmee onderhoudsingenieurs gemakkelijk de huidige werkstatus van de ECU kunnen beoordelen.

Het kan de OBD2-interface van de auto omzetten in een 16-pin-interface voor signaaldetectie en omzetting van het elektrische niveau.Het kan worden verbonden met elk diagnostisch hulpmiddel om te zeggen of de auto communicatie is goed of niet. Het kan ook stroom aan de auto leveren wanneer u de batterij vervangt om te voorkomen dat de gegevens van de voertuigbesturingsmodule verloren gaan, automatisch worden vergrendeld, de sleutel afstandsbediening faalt en het foutlicht wordt ingeschakeld.

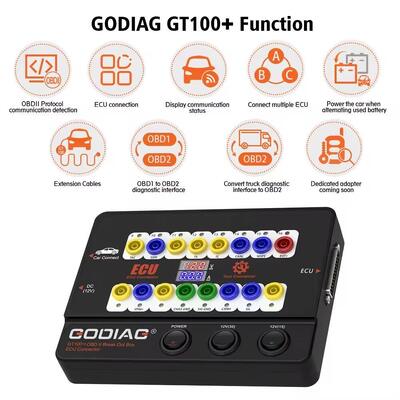

GODIAG GT100+ functie- en bedieningsgids

- Door het voertuig en het diagnostisch instrument via OBDII te verbinden, geeft de LED van de Godiag GT100+ aan of de OBDII-diagnostische interface een goede communicatie met de auto heeft.
- de spanning van de OBDII-interface van het voertuig te controleren en in realtime weer te geven.Stop de diagnose en programmering om te voorkomen dat het voertuig niet kan starten/gegevensverlies/blokkering van de module.


Indicator Betekenis:

1) Wordt gebruikt om te controleren of de diagnostische / programmerings / codering tool communicatie signalen kan verzenden.


2) ECU-aansluiting: aansluiting van één module

De GODIAG GT100+ is verbonden met een enkele ECU-module en is handig voor de gebruiker om de diagnose en programmering met één module uit te voeren.

3) GT100+ programma sleutel voor VW, voor Porsche, voor Mitsubishi etc. met alle sleutels verloren - activeren van het instrument of immobilisatie module.

A. Om te programmeren voor VW 4e generatie / 5e generatie Verloren alle sleutels (bijvoorbeeld: nieuwe A6L Touareg A4 Q5 A7), gebruik dan GT100 + om kortsluiting bananen connector PIN 16----PIN 1 om het dashboard te verlichten,Het is niet mogelijk om de gegevens te verzamelen op de dashboards van een voertuig, maar de gegevens kunnen ook worden verzameld, bijvoorbeeld: A6L Q7.
B. Om de motor-ECU voor Toyota te vervangen of om een sleutelprogrammeur te gebruiken om voor Toyota te programmeren wanneer alle sleutels verloren zijn, moet deze PIN13-PIN4 kortsluiten
C. Om Mitsubishi-sleutel te programmeren met alle verloren sleutels of om OBDII in te stellen wanneer alle afstandsbediening verloren is, schakel PIN1-PIN4 in.
D. Om een Porsche Cayenne-sleutel te programmeren met alle sleutels verloren of met alle afstandsbedieningssleutels verloren, schakel dan PIN3-PIN7 in.

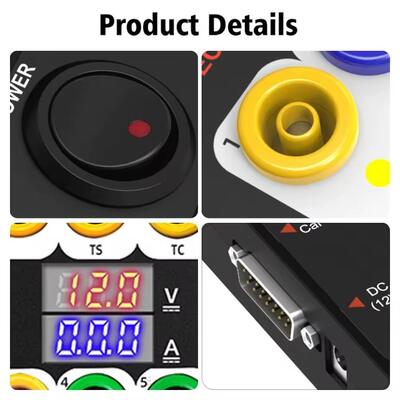

4) Spanning- en stroomwaarde weergave functie

Op de bank verbindt u de ECU-module met behulp van de bananenconnector of db25 toegewijde ECU-interface, en Godiag GT100+ toont de spannings-/stroomwaarde.
De gebruiker kan intuïtief de huidige status van de ECU zien.dan kun je direct controleren of de bedrading verkeerd isAls de bedrading correct is, kan hij beoordelen dat de ECU misschien kapot is, zodat er geen diagnostische communicatie hoeft te worden uitgevoerd en de ECU rechtstreeks kan worden gerepareerd.

Als er te veel stroom aanwezig is, kunt u ook bepalen of de kabel verkeerd is aangesloten of de ECU kapot is.



5- Ja.GT100+ Pin 1, 9, 3, 11 12, 13, 8 [overeenkomend met de gele bananenconnector op de machine], deze niet-standaard obd2-protocolinterfaces kunnen CAN BUS- of K-Line-communicatieprotocol weergeven.GT100+ kan alleen K-Line PWM VPW+ KWP 2000 protocol weergeven. GT100 zal CANBUS K-Line Pwm Vpw + KWP 2000 protocol communicatie weergeven.

6- Ja.Snel communiceren met een enkele ECU op de bank door verbinding te maken met de ECU diagnostische / programmering tool. [Die ingenieurs of technici in staat stellen om het werk op de bank te voltooien,het risico op gegevensverlies in andere modules bij rechtstreekse tests op het voertuig te voorkomen.]



7) Meerdere voertuigen ECU-module verbinding. [Het is bedoeld om het probleem op te lossen van ingenieurs en technici die tijdens het programmeren van een module meerdere ECU's moeten aansluiten, zoals het aansluiten van meerdere ECU-modules voor de sleutelprogrammering]



8.) Vervang de hulpstroomvoorziening voor de batterij- Ononderbroken aansluiting op de stroomvoorziening.de hulpstroomvoorziening is bedoeld om de motor via GT100+ te voorzien van stroom voordat de batterij wordt vervangen om de motor te onderhouden.. Het garandeert dat de ECU van het voertuig tijdens het vervangen van de batterij is aangesloten.]



9- Ja.De OBD2-kabel van GT100+ is 1,4 meter lang, wat het probleem oplost dat de diagnostische instrumentkabel niet lang genoeg is of de diagnostische poort van het voertuig te smal is om aan te sluiten.Verbind eerst de GT100+., zet de schakelaar aan en u ziet de spanning op het scherm die kan vertellen of de stroomvoorziening van het voertuig normaal is.[Waardoor het risico op verbranding van het diagnostisch- en programmeringsinstrument wegvalt als gevolg van de gewijzigde OBD2-poort van het voertuig]



10- Ja.Voor oude OBD1-voertuigen of speciale diagnostische poort, verbindt u GT100+ via de bananenstop en de DB25-sprong.De OBD1-diagnostische poort of speciale diagnostische poort kan worden overgebracht naar de standaard OBD2-diagnostische poort..

11- Ja.GT100+ zal de OBD1-poort van een speciale vrachtwagen omzetten in de standaard OBD2-diagnostische poort volgens het protocol.



12) VoorBMW CAS4/CAS4+Programmatie-testplatform, wordt gebruikt om te testen of de geprogrammeerde sleutel normaal werkt met CAS4



13) VoorBMW FEM/BDC-programma-testplatform




14Meer connectoren en speciale modules zijn in ontwikkeling, wacht alstublieft...



Hardwareverbindingsdiagram:

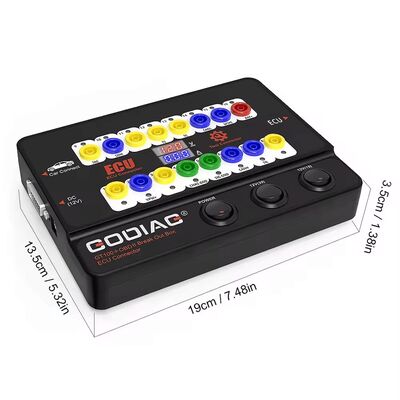

Godiag GT100+ Parameter

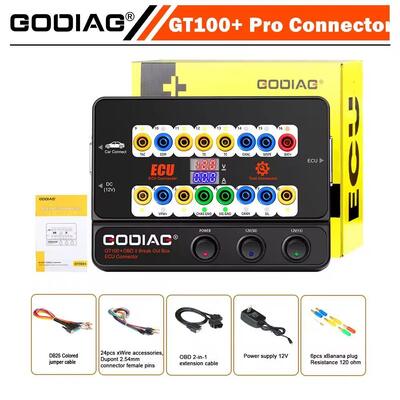

Het pakket omvat:

1pc x GT100+ Host
1 pc xOBD 2-in-1-verlengkabel
1pc xKleurige springkabel
1pc xKernvoorziening 12V
1pc xweerstand 120 ohm
6 stuks xBanana Plug
24 stuks xWire accessoires, Dupont 2.54mm connector vrouwelijke pinnen
