Xtruck Y005 NOx Sensor Scanner CAN bus Finder met Snelle Probleembepaling en Online Update Urea Nozzle J1939 CAN Bus Diagnostische Tool

Beschrijving:Xtruck Y005 NOx-sensordetector is ontworpen om voertuigonderhoudsmonteurs te helpen bij het eenvoudig en snel bepalen van het probleem van de CAN-bus of module.

Met Xtruck Y005 NOx-sensordetector kunt u sneller CAN-circuitdefecten of schade aan de NOx-module vinden.
Hoofd

functie:1. Snel detecteren of er een probleem is met de CAN-buslijn of module

2. Snel detecteren of de stikstofoxidemodule beschadigd is
3. Onderhoudspersoneel snel helpen het probleem te bepalen
Lijst met geteste modellen:

Software Update:

Online Update & GratisGarantie:

1 jaar garantie, levenslange aftersales servicesHoe te gebruiken?

1. E

én uiteinde van de hoofdtestlijn is aangesloten op het apparaat en het andere uiteinde is aangesloten op de stikstof- en zuurstofsensor.2. Verwarmen van de stikstof- en zuurstofsensor
3. Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest
4. Selecteer het bijbehorende model
5. Wanneer de verbinding is voltooid, klikt u op de knop “Ga” en voert u vervolgens de test van de stikstof- en zuurstofsensor in. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.
Bedieningsinstruct

ie:1, Verbindingsmethode tussen de hoofdtestlijn en het apparaat zoals weergegeven aan de rechterkant
2, Druk 3 seconden op de aan/uit-knop om het menu te openen, zoals weergegeven aan de rechterkant
1) CAN-bus knooppunt zoeken

Deze functie kan helpen bij het vinden van het verloren knooppunt via de OBD-interface, die het apparaat kan vinden
op de CAN-bus.Stap 1:
Eén uiteinde van de hoofdtestlijn is aangesloten op het apparaat en het andere uiteinde is aangesloten opde voertuigdetectiepoort OBD.Stap 2:
Verwarmen van de stikstof- en zuurstofsensorWacht een paar seconden en het apparaat zoekt automatisch naar de foutvrije CAN-module van het voertuig
2) Stikstof- en zuurstofsensortester

Stap 1: Eén uiteinde van de hoofdtestlijn is aangesloten op het apparaat en het andere uiteinde is aangesloten op de stikstof- en zuurstofsensor
Stap 2:
Verwarmen van de stikstof- en zuurstofsensorOpmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie van stikstof en zuurstof en de zuurstofconcentratie nauwkeurig te meten. Er is een externe 24V-voeding nodig, of gebruik de voeding van de 24V-accu. Als u de standaardstappen niet volgt, kan dit schade aan het apparaat en de voertuigen veroorzaken en draagt het bedrijf geen enkele wettelijke aansprakelijkheid.
Stap 3:
Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest.Opmerking: Bevestig dat de voeding van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie beschadigt de stikstof- en zuurstofsensor.
Stap 4: Selecteer het bijbehorende model
Methode 1: Selecteer “automatische identificatietest”, de machine identificeert automatisch het model op basis van de stikstof- en zuurstofsensor. (Deze gegevens dienen alleen als referentie voor onderhoudspersoneel, niet als enige criterium voor onderhoud.)
Methode 2: Selecteer “Handmatige identificatietest” en selecteer handmatig het overeenkomstige testprogramma op basis van de verschillende typen stikstof- en zuurstofsensoren
Als de CAN-lijn niet correct is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap 5:
Wanneer de verbinding is voltooid, klikt u op de knop Ga en voert u vervolgens de test van de stikstof- en zuurstofsensor in. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

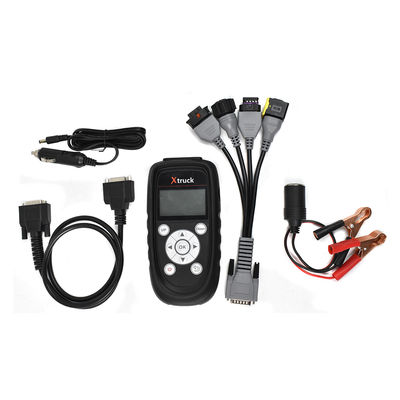

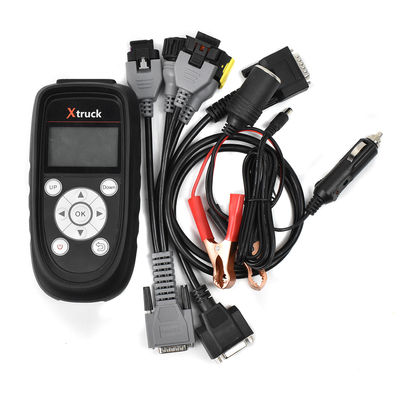

Pakket bevat:


1 st x Xtruck Y005 Hoofdeenheid

1 st x Stroomadapter
1 st x Vier-in-één stikstof- en zuurstoftestlijn

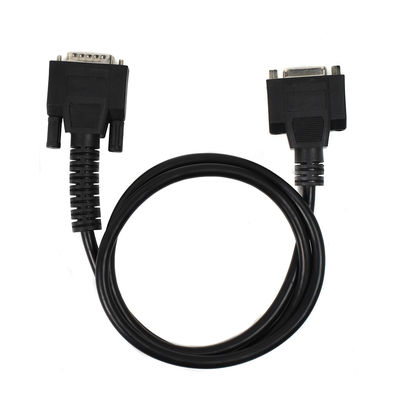

1 st x DB15 Hoofdtestlijn
1 st x Apparaatupdate-lijn
1 st x Sigarettenaanstekerlijn (mannelijk & vrouwelijk)
