XTRUCK Y005 Truck CAN Diagnostische Scanner – NOx Sensor Tester met Automatische CAN Node Zoeken & Multi-Language Ondersteuning

Beschrijving:Xtruck Y005 NOx-sensordetector is ontworpen om onderhoudsmonteurs te helpen bij het eenvoudig en snel bepalen van het probleem van de CAN-bus of module.
Met Xtruck Y005 NOx-sensordetector kunt u sneller defecten in de CAN-circuit of schade aan de NOx-module vinden.
Hoofdfunctie:

1. Snel detecteren of er een probleem is met de CAN-buslijn of module2. Snel detecteren of de stikstofoxidemodule beschadigd is

3. Onderhoudspersoneel snel helpen het probleem te bepalen
Lijst met geteste modellen:
Software Update:

Online Update & Gratis

Garantie:1 jaar garantie, levenslange aftersales services

Hoe te gebruiken?1. E

én uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor.

2. Verwarmen van de stikstof- en zuurstofsensor3. Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest
4. Selecteer het bijbehorende model
5. Wanneer de verbinding is voltooid, klikt u op de “Ga”-knop en voert u vervolgens de test van de stikstof- en zuurstofsensor in. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.
Gebruiksaanwijzing:
1, Verbindingsmethode tussen de hoofdtestlijn en het apparaat zoals weergegeven aan de rechterkant

2, Druk 3 seconden op de aan/uit-knop om het menu te openen, zoals weergegeven aan de rechterkant1) CAN-bus Node zoeken
Deze functie kan helpen bij het vinden van de verloren node via de OBD-interface, die het apparaat kan vinden
op de CAN-bus.

Stap 1:
Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden metde voertuigdetectiepoort OBD.
Stap 2:Als de bedrading correct is aangesloten, klikt u op de CAN-node van het apparaat om automatisch te zoekenWacht een paar seconden en het apparaat zoekt automatisch naar de foutvrije CAN-module van het voertuig
Stap 3:Stap 1: Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor
Stap 2:

Verwarmen van de stikstof- en zuurstofsensor
Opmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie van stikstof en zuurstof en zuurstofconcentratie nauwkeurig te meten. Er is een externe 24V-voeding nodig, of gebruik de voeding van de 24V-accu. Als u de standaardstappen niet volgt, kan dit schade aan het apparaat en de voertuigen veroorzaken en draagt het bedrijf geen enkele wettelijke aansprakelijkheid.
Stap 3:Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest.
Opmerking: Bevestig dat de voeding van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie beschadigt de stikstof- en zuurstofsensor.
Stap 4: Selecteer het bijbehorende modelMethode 1: Selecteer “automatische identificatietest”, de machine identificeert automatisch het model op basis van de stikstof- en zuurstofsensor. (Deze gegevens dienen alleen als referentie voor onderhoudspersoneel, niet als het enige criterium voor onderhoud.)
Methode 2: Selecteer “Handmatige identificatietest” en selecteer handmatig het overeenkomstige testprogramma op basis van de verschillende soorten stikstof- en zuurstofsensoren
Als de CAN-lijn niet correct is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap 5:
Wanneer de verbinding is voltooid, klikt u op de Ga-knop en voert u vervolgens de test van de stikstof- en zuurstofsensor in. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

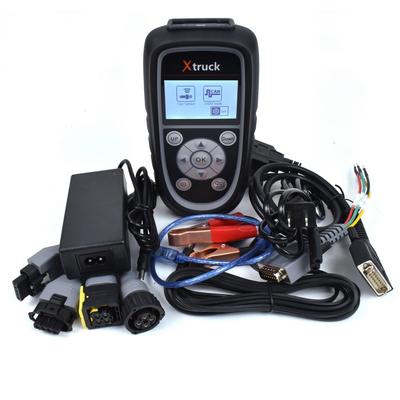

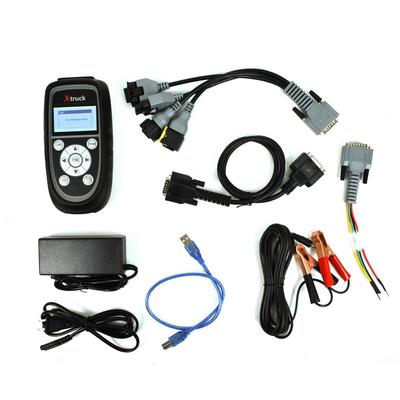

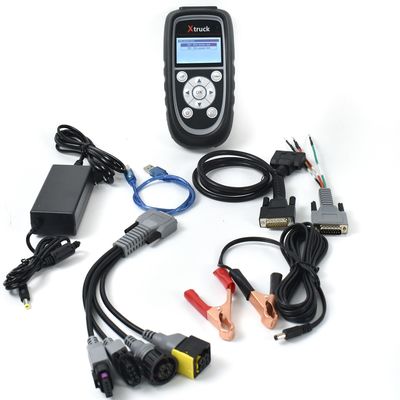

Pakket bestaat uit:
1 st x Xtruck Y005 Hoofdeenheid
1 st x Stroomadapter

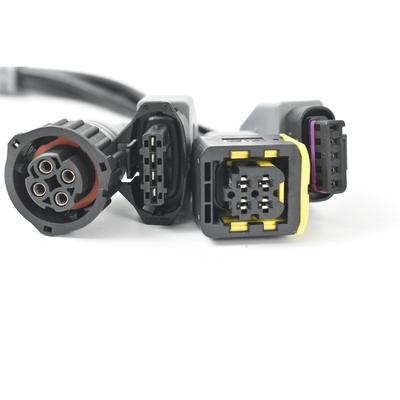

1 st x Vier-in-één stikstof- en zuurstoftestlijn

1 st x DB15 Hoofdtestlijn
1 st x Apparaat update lijn
1 st x Sigarettenaanstekerlijn (mannelijk & vrouwelijk)
