Xtruck Y005 NOx Sensor Diagnostisch Gereedschap Vrachtwagen CAN Diagnostische Scanner met Automatische CAN Node Detectie NOx Sensor Testen voor HD Vrachtwagen 24V/12V

Beschrijving:Xtruck Y005 NOx sensor detector is ontworpen om voertuigonderhoudsmonteurs te helpen bij het gemakkelijk en snel bepalen van het probleem van de CAN-bus of module.
Met Xtruck Y005 NOx sensor detector kunt u sneller CAN circuit defecten of schade aan de NOx module vinden.
Hoofdfunctie:

1. Snel detecteren of er een probleem is met de CAN-buslijn of module2. Snel detecteren of de stikstofoxide module beschadigd is

3. Snel onderhoudspersoneel helpen het probleem te bepalen
Lijst met geteste modellen:
Software Update:

Online Update & Gratis

Garantie:1 jaar garantie, Levenslange Aftersales Services

Hoe te gebruiken?1. E

én uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor.

2. Stikstof- en zuurstofsensor verwarmen3. Sluit de stikstof- en zuurstofsensor aan en klik op de NOx sensor test, kies 24V of 12V NOx sensor test
4. Selecteer het bijbehorende model
5. Wanneer de verbinding voltooid is, klikt u op de “Ga” knop en start u de test van de stikstof- en zuurstofsensor. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.
Gebruiksaanwijzing:
1, Verbindingsmethode tussen de hoofdtestlijn en het apparaat zoals weergegeven aan de rechterkant

2, Druk 3 seconden op de aan/uit-knop om het menu te openen, zoals weergegeven aan de rechterkant1) CAN-bus Node zoeken
Deze functie kan helpen bij het vinden van de verloren node via de OBD-interface, die het apparaat kan vinden
op de CAN-bus.

Stap 1:
Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden metde voertuigdetectiepoort OBD.
Stap 2:Als de bedrading correct is aangesloten, klikt u op de CAN node van het apparaat om automatisch te zoekenWacht een paar seconden en het apparaat zoekt automatisch naar de foutvrije CAN module van het voertuig
Stap 3:Stap 1: Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor
Stap 2:

Stikstof- en zuurstofsensor verwarmen
Opmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie van stikstof en zuurstof en de zuurstofconcentratie nauwkeurig te meten. Er is een externe 24V voeding nodig, of gebruik de voeding van de 24V batterij. Als u de standaardstappen niet volgt, kan dit schade aan het apparaat en de voertuigen veroorzaken en aanvaardt het bedrijf geen enkele wettelijke aansprakelijkheid.
Stap 3:Sluit de stikstof- en zuurstofsensor aan en klik op de NOx sensor test, kies 24V of 12V NOx sensor test.
Opmerking: Bevestig dat de voeding van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie beschadigt de stikstof- en zuurstofsensor.
Stap 4: Selecteer het bijbehorende modelMethode 1: Selecteer “automatische identificatietest”, de machine identificeert automatisch het model op basis van de stikstof- en zuurstofsensor. (Deze gegevens dienen alleen als referentie voor onderhoudspersoneel, niet als enige criterium voor onderhoud.)
Methode 2: Selecteer “Handmatige identificatietest” en selecteer handmatig het bijbehorende testprogramma op basis van de verschillende soorten stikstof- en zuurstofsensoren
Als de CAN-lijn niet correct is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap 5:
Wanneer de verbinding voltooid is, klikt u op de Ga knop en start u de test van de stikstof- en zuurstofsensor. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

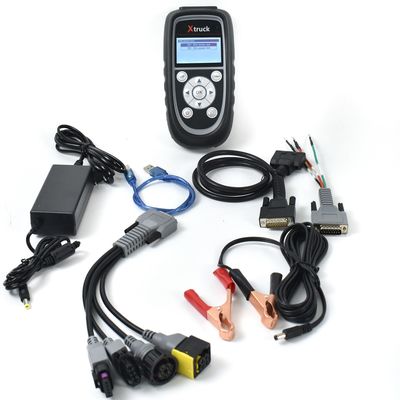

Pakket bevat:

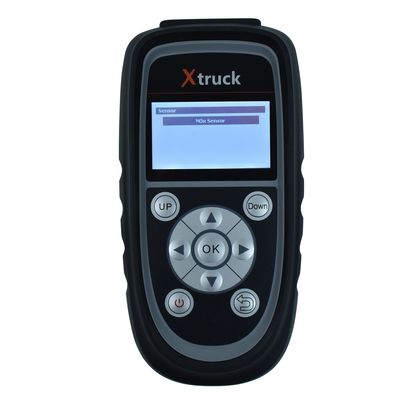

1pc x Xtruck Y005 Hoofdeenheid
1pc x Stroomadapter

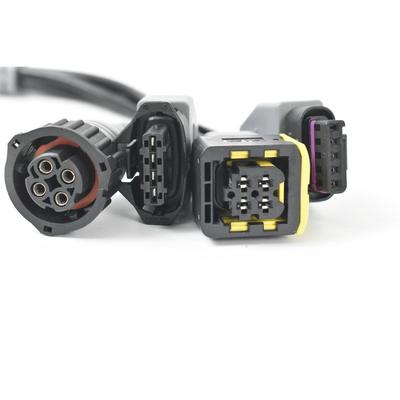

1pc x Vier-in-één stikstof- en zuurstof testlijn

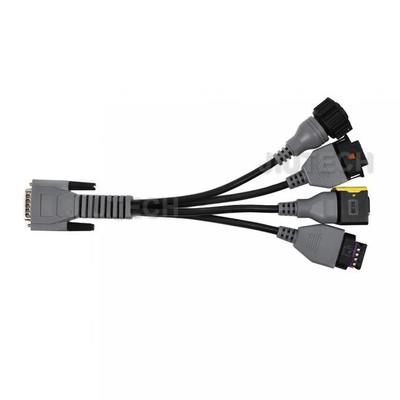

1pc x DB15 Hoofdtestlijn
1pc x Apparaat update lijn
1pc x Sigarettenaanstekerlijn (mannelijk & vrouwelijk)
