Xtruck Y005 NOx Sensor Diagnostiek Tool CAN Bus Fout Diagnostiek voor HD Trucks 24V/12V

Ontdekopheffing:
De Xtruck Y005 NOx-sensordetector is ontworpen om onderhoudsingenieurs van voertuigen te helpen eenvoudig en snel het probleem van de CAN-bus of -module te bepalen.
Met de Xtruck Y005 NOx sensor detector kunt u sneller problemen met CAN-circuitfouten vinden of de NOx-module beschadigd is.

HoofdFunctie:

1.Snel detecteren of er een probleem is met de CANbus lijn of module
2.Snel detecteren of de stikstofoxide module is beschadigd
3.Help het onderhoudspersoneel snel het probleem te bepalen

Lijst van geteste modellen:

Software update:Online update en gratis

Garantie:1 jaar garantie, levenslange aftersales service

Hoe moet ik het gebruiken?

1. Ohet ene uiteinde van de hoofdtestlijn is aangesloten op het apparaat en het andere uiteinde op de stikstof- en zuurstofsensor.
2. Verwarming van stikstof- en zuurstofsensoren
3. Verbind de stikstof- en zuurstofsensor, en klik op de NOx sensor test, kies 24V of 12V NOx sensor test
4. Selecteer het overeenkomstige model
5. Wanneer de verbinding is voltooid, klikt u op de knop "Go", en voert u vervolgens de test van de stikstof- en zuurstofsensor in.de stikstof- en zuurstofconcentratie en de zuurstofconcentratie worden weergegevenAls de stikstof- en zuurstofsensor beschadigd is, zal de machine de bijbehorende foutcode melden.

Operationeel instrumentAankoop:
1"Aansluitingsmethode tussen hoofdtestleiding en apparaat zoals aan de rechterkant weergegeven
2Druk 3 seconden op de power om het menu in te voeren, zoals aan de rechterkant.

1)CAN-busknoopzoek
Deze functie kan helpen vinden van de verloren knooppunt via de OBD-interface die het apparaat kan vindenop de CAN-bus.
Eerste stap:Een eind van de hoofdtestlijn is aan het apparaat verbonden en het andere eind aan dede OBD-poort voor voertuigdetectie.
Stap twee:Als de bedrading harnas correct is aangesloten, klik op het apparaat CAN knooppunt om automatisch te zoeken
Wacht een paar seconden, en het apparaat zal automatisch zoeken naar de fout-vrije CAN module van het voertuig

2)Tester voor stikstof- en zuurstofsensoren
Stap 1:Eén uiteinde van de hoofdtestlijn wordt aangesloten op het apparaat en het andere uiteinde op de stikstof- en zuurstofsensor
Stap twee:Verwarming van stikstof- en zuurstofsensoren
Opmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie stikstof en zuurstof en zuurstofconcentratie nauwkeurig te meten.of gebruik maken van de stroom van de 24V batterijIndien de standaardprocedures niet worden gevolgd, kan dit schade aan het apparaat en de voertuigen veroorzaken en draagt het bedrijf geen wettelijke aansprakelijkheid.
Stap drie:Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest.
Opmerking:Bevestig dat de stroomvoorziening van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie zal de stikstof- en zuurstofsensor beschadigen.
Stap 4: Selecteer het overeenkomstige model
Methode 1: Selecteer “automatische identificatietest”, de machine zal het model automatisch identificeren op basis van de stikstof- en zuurstofsensor.(Deze gegevens zijn uitsluitend voor onderhoudspersoneel), niet als enig criterium voor het onderhoud.)
Methode 2: Selecteer “handmatige identificatietest” en selecteer handmatig het overeenkomstige testprogramma volgens de verschillende typen stikstof- en zuurstofsensoren.
Als de CAN-leiding niet goed is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap vijf:
Wanneer de verbinding is voltooid, klikt u op de knop Go en voert u de test van de stikstof- en zuurstofsensor in.de stikstof- en zuurstofconcentratie en de zuurstofconcentratie worden weergegevenAls de stikstof- en zuurstofsensor beschadigd is, zal de machine de bijbehorende foutcode melden.

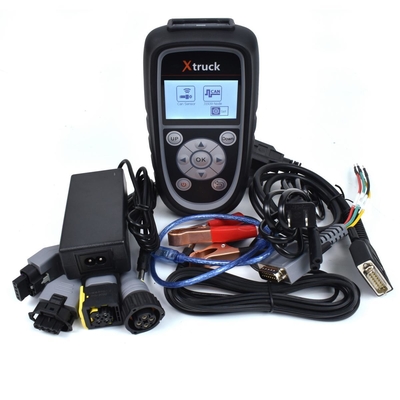

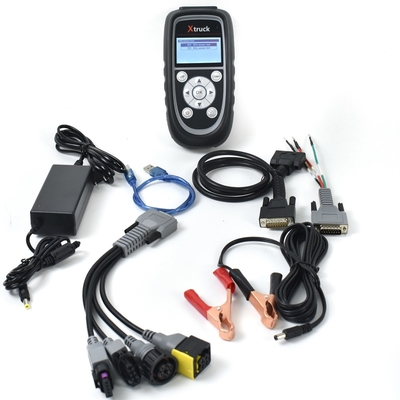

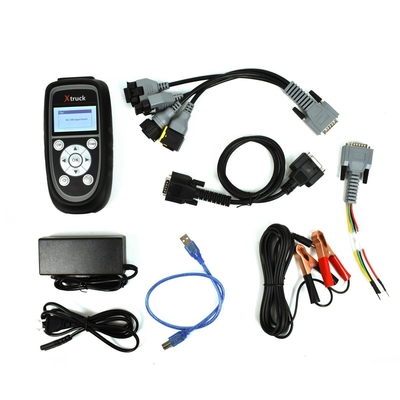

Pakket omvat:

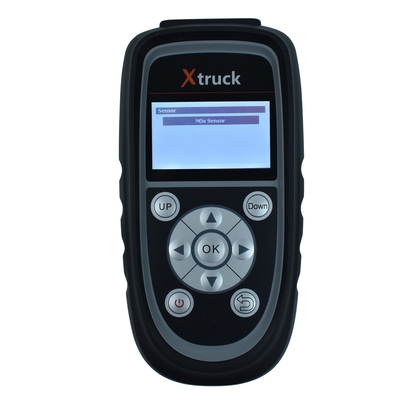

1pc x Xtruck Y005 Hoofdeenheid
1pc x stroomadapter

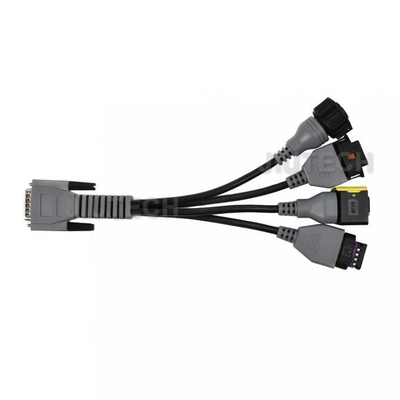

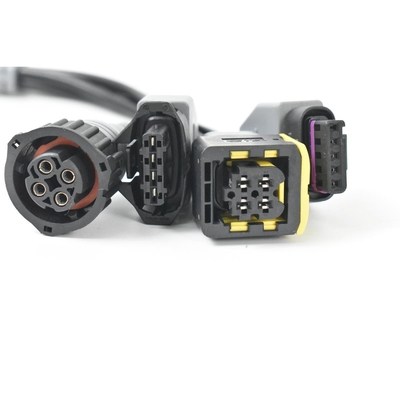

1pc x 4 in 1 stikstof- en zuurstoftestlijn

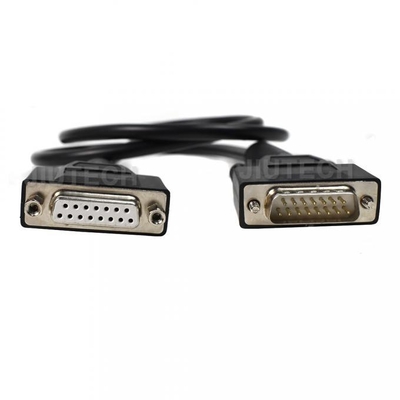

1pc x DB15 hoofdtestlijn
1pc x Lijn voor apparaatupdate
1pc x Cigarette lighter line (man en vrouw)
