XTRUCK Y005 Truck NOx Sensor Tester Basic CAN Diagnostisch Gereedschap met NOx Sensor & CAN Bus Foutdiagnose 12V/24V

Beschrijving:riptie:
Xtruck Y005 NOx sensor detector is ontworpen om onderhoudsmonteurs van voertuigen te helpen om gemakkelijk en snel het probleem van de CAN-bus of module te bepalen.
Met Xtruck Y005 NOx sensor detector kunt u sneller CAN-circuit defecten of schade aan de NOx-module vinden.

Hoofdfunctie:

1. Snel detecteren of er een probleem is met de CAN-buslijn of module
2. Snel detecteren of de stikstofoxidemodule beschadigd is
3. Onderhoudspersoneel snel helpen het probleem te bepalen

Lijst met geteste modellen:

Software Update:Online Update & Gratis

Garantie:1 jaar garantie, levenslange aftersales services

Hoe te gebruiken?

1. Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor.
2. Verwarmen van de stikstof- en zuurstofsensor
3. Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest
4. Selecteer het bijbehorende model
5. Wanneer de verbinding voltooid is, klikt u op de knop “Ga” en voert u vervolgens de test van de stikstof- en zuurstofsensor uit. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

Bedieningsinstructie:
1, Verbindingsmethode tussen de hoofdtestlijn en het apparaat zoals weergegeven aan de rechterkant
2, Houd de aan/uit-knop 3 seconden ingedrukt om het menu te openen, zoals weergegeven aan de rechterkant

1) CAN-bus knooppunt zoeken
Deze functie kan helpen bij het vinden van het verloren knooppunt via de OBD-interface, die het apparaat kan vindenop de CAN-bus.
Stap 1:Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden metde voertuigdetectiepoort OBD.
Stap 2:Als de bedrading correct is aangesloten, klikt u op het apparaat CAN-knooppunt om automatisch te zoeken
Wacht een paar seconden en het apparaat zoekt automatisch naar de foutvrije CAN-module van het voertuig

2) Stikstof- en Zuurstofsensor Tester
Stap 1: Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor
Stap 2:Verwarmen van de stikstof- en zuurstofsensor
Opmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie van stikstof en zuurstof en de zuurstofconcentratie nauwkeurig te meten. Er is een externe 24V-voeding nodig, of gebruik de voeding van de 24V-accu. Als u de standaardstappen niet volgt, kan dit schade aan het apparaat en de voertuigen veroorzaken en aanvaardt het bedrijf geen wettelijke aansprakelijkheid.
Stap 3:Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest.
Opmerking: Bevestig dat de voeding van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie beschadigt de stikstof- en zuurstofsensor.
Stap 4: Selecteer het bijbehorende model
Methode 1: Selecteer “automatische identificatietest”, de machine identificeert automatisch het model op basis van de stikstof- en zuurstofsensor. (Deze gegevens dienen alleen als referentie voor onderhoudspersoneel, niet als het enige criterium voor onderhoud.)
Methode 2: Selecteer “Handmatige identificatietest” en selecteer handmatig het bijbehorende testprogramma op basis van de verschillende soorten stikstof- en zuurstofsensoren
Als de CAN-lijn niet correct is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap 5:
Wanneer de verbinding voltooid is, klikt u op de knop Ga en voert u vervolgens de test van de stikstof- en zuurstofsensor uit. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

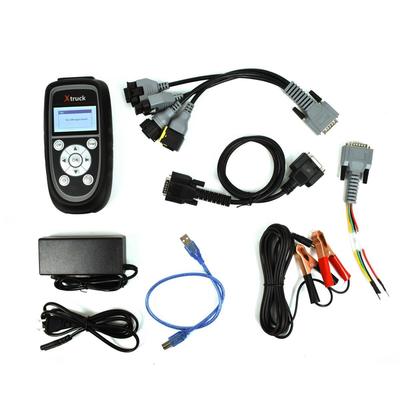

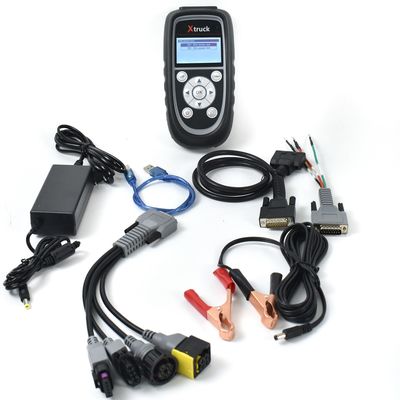

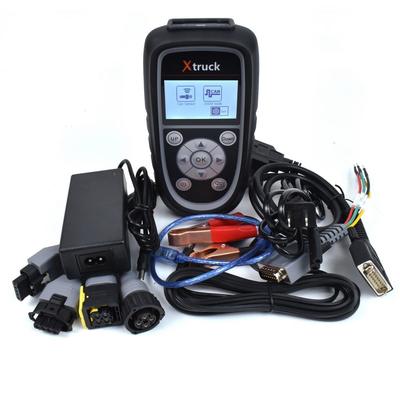

Pakket bevat:

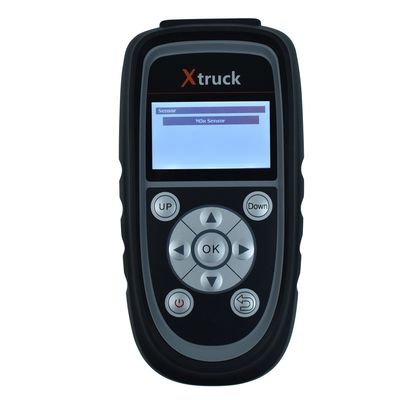

1 st x Xtruck Y005 Hoofdeenheid
1 st x Stroomadapter

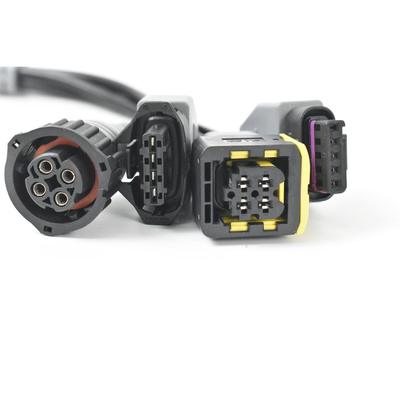

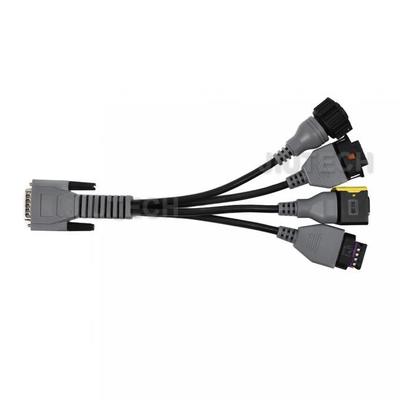

1 st x Vier-in-één stikstof- en zuurstoftestlijn
1 st x DB15 Hoofdtestlijn
1 st x Apparaat update lijn
1 st x Sigarettenaanstekerlijn (mannelijk & vrouwelijk)
