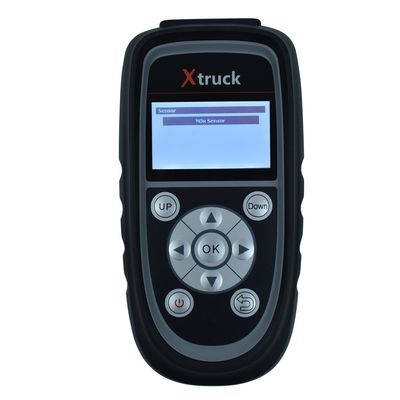

Xtruck Y005 NOx Sensor Diagnostisch Gereedschap voor Zware Vrachtwagens 24V/12V CAN Diagnostische Scanner met Meertalige Ondersteuning

Beschrijving:
Xtruck Y005 NOx-sensordetector is ontworpen om onderhoudsmonteurs te helpen het probleem van de CAN-bus of module gemakkelijk en snel te bepalen.
Met Xtruck Y005 NOx-sensordetector kunt u sneller CAN-circuitdefecten of schade aan de NOx-module vinden.

Belangrijkste Functie:

1. Snel detecteren of er een probleem is met de CAN-buslijn of module
2. Snel detecteren of de stikstofoxidemodule beschadigd is
3. Onderhoudspersoneel snel helpen het probleem te bepalen

Lijst met geteste modellen:

Software Update:Online Update & Gratis

Garantie:1 jaar garantie, levenslange after-sales service

Hoe te gebruiken?

1. Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor.
2. Verwarmen van de stikstof- en zuurstofsensor
3. Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest
4. Selecteer het bijbehorende model
5. Wanneer de verbinding tot stand is gebracht, klikt u op de knop “Ga” en start u de test van de stikstof- en zuurstofsensor. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

Bedieningsinstructie:
1, Verbindingsmethode tussen de hoofdtestlijn en het apparaat zoals weergegeven aan de rechterkant
2, Druk 3 seconden op de aan/uit-knop om het menu te openen, zoals weergegeven aan de rechterkant

1) CAN-bus knooppunt zoeken
Deze functie kan helpen bij het vinden van het verloren knooppunt via de OBD-interface, die het apparaat kan vindenop de CAN-bus.
Stap 1:Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden metde voertuigdetectiepoort OBD.
Stap 2:Als de bedrading correct is aangesloten, klikt u op het CAN-knooppunt van het apparaat om automatisch te zoeken
Wacht een paar seconden en het apparaat zoekt automatisch naar de foutvrije CAN-module van het voertuig

2) Stikstof- en Zuurstofsensor Tester
Stap 1: Eén uiteinde van de hoofdtestlijn is verbonden met het apparaat en het andere uiteinde is verbonden met de stikstof- en zuurstofsensor
Stap 2:Verwarmen van de stikstof- en zuurstofsensor
Opmerking: De stikstof- en zuurstofsensor zelf moet worden verwarmd om de concentratie van stikstof en zuurstof en de zuurstofconcentratie nauwkeurig te meten. Er is een externe 24V-voeding nodig, of gebruik de voeding van de 24V-accu. Als u de standaardstappen niet volgt, kan dit schade aan het apparaat en de voertuigen veroorzaken en aanvaardt het bedrijf geen enkele wettelijke aansprakelijkheid.
Stap 3:Sluit de stikstof- en zuurstofsensor aan en klik op de NOx-sensortest, kies 24V of 12V NOx-sensortest.
Opmerking: Bevestig dat de voeding van de stikstof- en zuurstofsensor 24V/12V is, de verkeerde selectie beschadigt de stikstof- en zuurstofsensor.
Stap 4: Selecteer het bijbehorende model
Methode 1: Selecteer “automatische identificatietest”, de machine identificeert automatisch het model op basis van de stikstof- en zuurstofsensor. (Deze gegevens dienen alleen als referentie voor onderhoudspersoneel, niet als enige criterium voor onderhoud.)
Methode 2: Selecteer “Handmatige identificatietest” en selecteer handmatig het bijbehorende testprogramma op basis van de verschillende soorten stikstof- en zuurstofsensoren
Als de CAN-lijn niet correct is aangesloten of er een probleem is met de stikstof- en zuurstofsensor, kan het CAN-signaal niet worden gevonden.
Stap 5:
Wanneer de verbinding tot stand is gebracht, klikt u op de knop Ga en start u de test van de stikstof- en zuurstofsensor. Na 300 seconden worden de stikstof- en zuurstofconcentratie en de zuurstofconcentratie weergegeven. Als de stikstof- en zuurstofsensor beschadigd is, meldt de machine de bijbehorende foutcode.

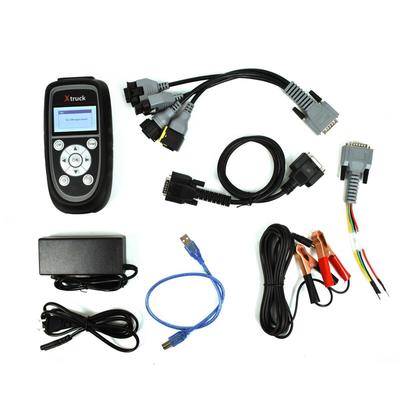

Pakket bevat:

1 st x Xtruck Y005 Hoofdeenheid
1 st x Stroomadapter
1 st x Vier-in-één stikstof- en zuurstoftestlijn
1 st x DB15 Hoofdtestlijn
1 st x Apparaat update lijn
1 st x Sigarettenaanstekerlijn (mannelijk & vrouwelijk)
