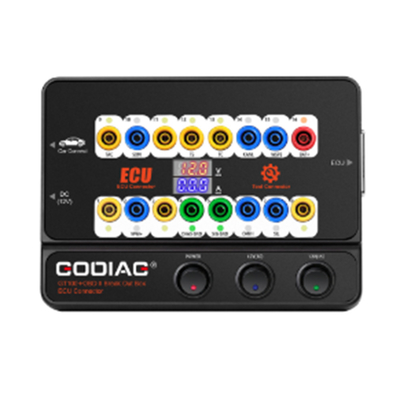

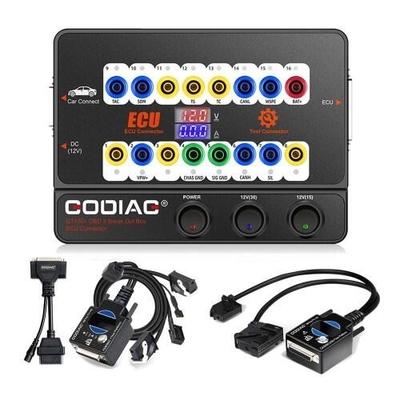

GODIAG GT100 Breakout Box met BMW CAS4 CAS4+ en FEM/BDC Test Platform Gratis verzending voor VVDI2 VVDI Key Tool Plus

Productbeschrijving

- Ik weet het niet.

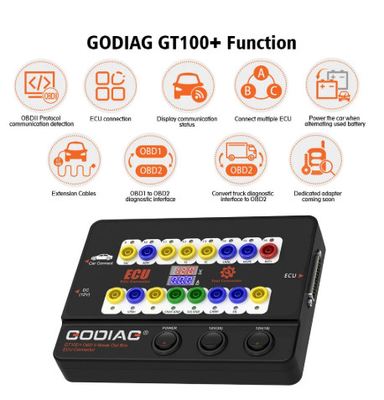

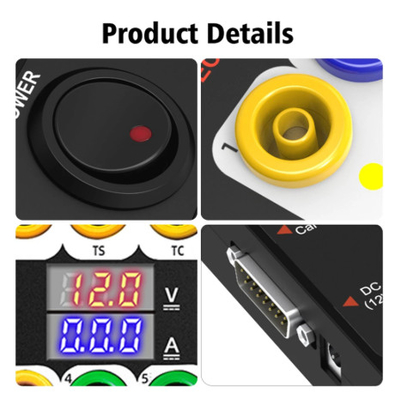

GODIAG GT100 functie- en bedieningsgids
- Door het voertuig en het diagnostisch instrument via OBDII te verbinden, geeft de LED van de Godiag GT100 aan of de OBDII-diagnostische interface een goede communicatie met de auto heeft.


- de spanning van de OBDII-interface van het voertuig te controleren en in realtime weer te geven.Stop de diagnose en programmering om te voorkomen dat het voertuig niet kan starten/gegevensverlies/blokkering van de module.


1. OBDII-protocol detector en communicatie detectie



1) Sluit de GODIAG GT100 aan op de OBDII-diagnostische poort van de auto.
2) Als het apparaat de spanning weergeeft, zet u de schakelaar van de GODIAG GT100 aan.
3) Sluit vervolgens aan op het diagnostisch hulpmiddel, wanneer het hulpmiddel met de auto communiceert, zal de LED-indicator van het overeenkomstige protocol oplichten of knipperen.Het zal de maximale helderheid hebben.. Wanneer de communicatie succesvol is, zullen de overeenkomstige CAN-H en CAN-L dimmen of zwak flikkeren)

2. ECU-aansluiting: aansluiting op één module

De GODIAG GT100, verbonden met een enkele ECU-module, is voor de gebruiker handig om de diagnose en programmering met één module uit te voeren.


1) Sluit de ECU aan met de kleurspringers. (Als de ECU het CAN-protocol is, controleer dan of u een 120 ohm weerstand moet aansluiten.)
2) De Godiag GT100 kan worden aangedreven door verbinding te maken met de OBDII-diagnostische interface van de auto, of door een AC-stroomadapter.
3) Diagnostiek en programmering voor één ECU door verbinding van de diagnostische tool of de ECU-programmeur.


3Banana plug verlengverbinding:

Verleng de 16 pin OBDII-interface van de auto om te zien of de verbinding met de OBDII-interface goed is of niet, wat handig is voor de test van de spanningsgolfvorm van de OBDII-interface.



4. Converteren van OBD1 diagnostische interface naar de standaard OBD2

Gebruik de connector om de OBD1-interface om te zetten in OBD2-interface volgens het communicatieprotocol voor de diagnostische interface.



5. Verbind meerdere ECU-besturingsmodules tegelijkertijd, wat handig is voor de professionele ingenieurs om te detecteren en te onderhouden.


6. Wanneer de verlengkabels moeten worden gebruikt:De ruimte van de diagnose-interface is te smal om aan te sluiten op het diagnose-instrument, of de gebruiker merkt dat de diagnostische kabel niet lang genoeg is tijdens het onderhoud.Het kan worden verlengd met 1.2 meter.



7. in staat om de auto aan te sturen bij het vervangen van de gebruikte batterij.




1) Bereid batterij A voor op de voeding door verbinding te maken met gaten 16 / 4 / 5 van Godiag GT100 en met de OBD2-diagnostische interface van de auto.
[Melding 1. Zet de stroomknop van de Godiag GT100 aan. 2. Zet de ontstekingsknop niet aan, start de auto niet]

2) Vervang dan de gloednieuwe batterij B door de gebruikte batterij in de auto.die ervoor zorgt dat de auto vol vermogen heeft om gegevensverlies en geluidsvergrendeling of storing door gebrek aan stroom aan de ECU-besturingsmodule te voorkomen.


8De speciale adapter zal worden vrijgegeven (help GT100 verbinding maken met de speciale ECU module)


Hardwareverbindingsdiagram:



GODIAG BMW CAS4 / CAS4+ Programmatie-testplatform

Het Godiag CAS4/CAS4+ programmeringstestplatform is een speciaal apparaat ontwikkeld voor BMW slotenmakers, onderhoudsingenieurs en CAS4/CAS4+ programmeringingenieurs.


1Door samen te werken met Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 etc, kan Godiag CAS4 / CAS4+ testplatform nieuwe sleutels programmeren wanneer alle sleutels verloren zijn,
kan een nieuwe sleutel toevoegen en de CAS4 / CAS4+ ECU-module vervangen.

2. Voordat u de CAS4 /CAS4+-module opnieuw op de auto installeert, mag u dit testplatform aan de CAS-module koppelen om te testen of deze kan communiceren
of er is een storing.

3Gebruikt voor het uitlezen en back-up van de gegevens na preprocessing, gebruikt voor het vervangen van de CAS4 / CAS4+ immobilisatormodule (bijvoorbeeld: vervang 2-poort CAS4 door 3-poort immobilisatiesysteem met comfortabele toegang).

4. Voordat de CAS4 / CAS4+ module weer op de auto wordt geïnstalleerd, kan deze worden gebruikt om te testen of de geprogrammeerde sleutel synchroniseert met cas4 cas4+.

5Godiag CAS4 CAS4+ testplatform kan helpen bij het uitbreiden van het bedrijf voor de ingenieurs die bekwaam zijn om CAS4 / CAS4+ sleutel te programmeren.
Wanneer een auto-eigenaar de sleutel kwijt is, kan hij/zij de CAS4-module en de bijbehorende ECU verwijderen en deze naar de slotenmaker sturen om een nieuwe sleutel te programmeren.ook een synchronisatietest uitvoeren op de geprogrammeerde sleutel en CAS4 / CAS4+.

6. Probleemoplossing - wanneer de sleutel de auto niet kan starten, kan dit testplatform worden gebruikt om precies te bepalen of het wordt veroorzaakt door de mismatch tussen cas4 cas4+ en de sleutel.

7Dit testplatform gebruikt de speciale OEM cas4 cas4+ snelle connector, waardoor de verbinding eenvoudiger, gemakkelijker en betrouwbaarder wordt.


8. GODIAG voor BMW CAS4 /CAS4+ Programmatie-testplatform Beschrijving van de structuur

1 vrouwelijke DB25-aansluiting (gebruikt voor het aansluiten van de mannelijke poort van de GODIAG GT100 / GODIAG OBD2).
2Simulatie ontstekingsstartschakelaar.
3Simuleerde indicator van het immobilisatiedashboard.
4 Belangrijkste detectiegebied.
5 Schroefbout.
6Godiag OEM speciale CAS4 CAS4+ voedingsadapter of CAN Communication adapter.
7 Godiag OEM toegewijde CAS4 CAS4+ startbesturingsadapter.

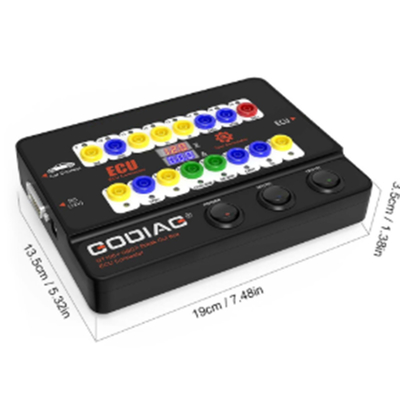

9. Dimensie


GODIAG-testplatform voor BMW FEM/BDC-programmering

Het Godiag FEM/BDC-programmeringstestplatform is een speciaal apparaat dat is ontwikkeld voor BMW-slotenmakers, onderhoudsingenieurs en FEM/BDC-programmeringingenieurs.



Godiag FEM / BDC-programma-testplatform 5 belangrijkste kenmerken:

1. Verstrek slotenmakers met de gemakkelijke en handige verbinding voor FEM/BDC immobilisatiesysteem.
2. Voer de synchronisatietest uit voor de geprogrammeerde FEM / BDC en de sleutel
3. Een testomgeving bieden voor de ingenieurs die FEM/BDC professioneel recyclen.
4- Help auto onderhoud ingenieurs te controleren of de FEM/BDC en de sleutel zijn gesynchroniseerd correct.
5. Professionele ingenieurs voorzien van de verbinding van FEM BDC-modules en instrumenten.



1Door samen te werken met Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 etc. kan Godiag FEM/BDC-testplatform nieuwe sleutels programmeren, nieuwe sleutels toevoegen en de FEM/BDC ECU-module vervangen.



2. Het is toegestaan om dit testplatform te verbinden met de FEM/BDC-module om te testen of deze kan communiceren of dat er een storing is.



3. Wordt gebruikt voor het uitlezen en back-up van de gegevens na de voorverwerking, wordt gebruikt om de FEM / BDC-immobilizermodule te vervangen

4Voordat de FEM/BDC-module weer in de auto wordt geïnstalleerd, kan worden getest of de geprogrammeerde sleutel met de FEM/BDC synchroniseert.

5Godiag FEM/BDC-testplatform kan helpen bij het uitbreiden van het bedrijf voor de ingenieurs die bekwaam zijn om FEM/BDC-sleutel te programmeren.
Wanneer een auto-eigenaar de sleutel kwijt is, kan hij/zij de FEM/BDC module en de bijbehorende ECU verwijderen, en deze vervolgens naar de slotenmaker sturen om een nieuwe sleutel te programmeren.ook een synchronisatie test uit te voeren op de geprogrammeerde sleutel en FEM / BDC.

6Probleemoplossing - wanneer de sleutel de auto niet kan starten, kan dit testplatform worden gebruikt om precies te bepalen of het wordt veroorzaakt door de mismatch tussen FEM / BDC en de sleutel.

7Dit testplatform neemt de speciale OEM FEM/BDC snelle connector aan, waardoor de verbinding eenvoudiger, gemakkelijker en betrouwbaarder wordt.

8. GODIAG voor BMW FEM / BDC Programming Test Platform Beschrijving van de structuur
1) DB25 vrouwelijke aansluiting. (gebruikt voor het aansluiten van de DB25 mannelijke poort van GODIAG GT100)
2) Simulatie ontstekingsstartschakelaar.

9. Dimensie
