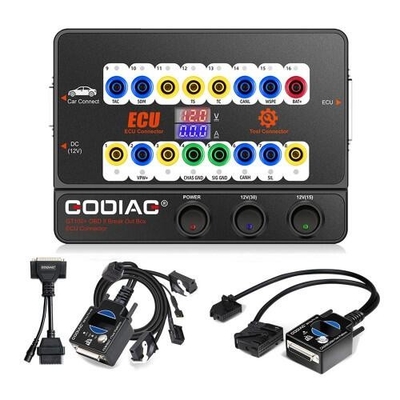

GODIAG GT100 Pro GT100+ Breakout Box met BMW CAS4 CAS4+ en FEM/BDC Test Platform

Productbeschrijving

• 1 jaar garantie.
• Gebruikt met KESS V2 en Ktag

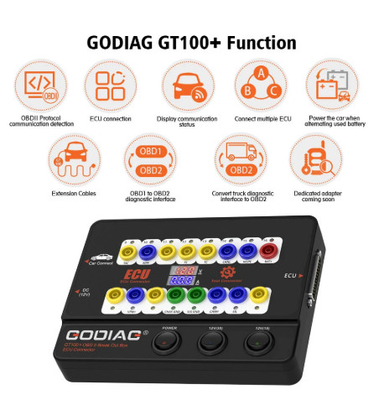

• ECU-aansluiting + OBDII-protocoldetector + elektronische stroomweergave
• De kabel kan worden verlengd, met een optionele speciale adapter
• Compatibel met tools van LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG enzovoort
• Omzetten van OBD1-diagnostische interface naar de standaard OBD2-diagnostische interface
• Gebruikt met BMW-CAS4 Adapter testplatform om te detecteren of de CAS4-sleutel programmering perfect werkt of niet

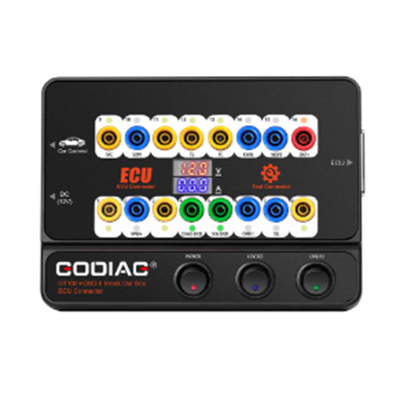

GT100+ Pro versus GT100

1. GT100+ voegt Electronic Current Display toe.
2. GT100+ voegt CANBUS-protocol communicatie toe
3. Reset instrument/immobilizer wanneer alle sleutels verloren zijn

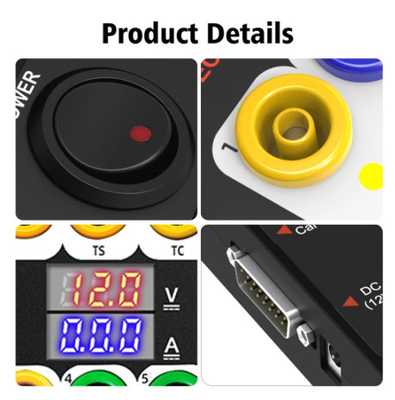

1.GT100+ voegt Electronic Current Display toe.

Op de bank verbindt u de ECU-module met behulp van de bananenconnector of de speciale db25 ECU-adapter, Godiag GT100+ toont de elektronische stroom.

Het voordeel van het weergeven van elektronische stroomwaarde:

De gebruiker kan de huidige status van de ECU intuïtief zien.dan kun je direct controleren of de bedrading verkeerd isAls de bedrading correct is, kan hij beoordelen dat de ECU misschien kapot is, zodat er geen diagnostische communicatie hoeft te worden uitgevoerd en de ECU direct kan worden gerepareerd.

Als er te veel stroom aanwezig is, kunt u ook bepalen of de kabel niet correct is aangesloten of de ECU kapot is.

2. GT100+ Voegt CANBUS Protocol Communicatie

GT100+ Pin 1, 9, 3, 11 12, 13, 8 [overeenkomend met de gele bananenconnector op de machine], deze niet-standaard obd2-protocolinterfaces kunnen een CAN BUS- of K-Line-communicatieprotocol weergeven.GT100 kan alleen K-Line Pwm Vpw+ KWP 2000 protocol weergeven.GT100+ toont CANBUS K-Line Pwm Vpw+ KWP 2000 protocolcommunicatie.

3. Reset instrument / immobilisator wanneer alle sleutels verloren

Als je de sleutel wilt programmeren voor VW, Porsche, Mitsubishi en andere auto's met alle sleutels verloren, of om Toyota ECU te programmeren,Je moet eerst het dashboard activeren of de immobilisatie module wakker maken.Dan kun je rechtstreeks werken met GT100 GT100+.

a.Voor Porsche- en VAG-sleutels van 4e generatie / 5e generatie (bijvoorbeeld nieuwe A6L Touareg A4 Q5 A7), gebruik GT100+ voor een kortsluiting van de bananenconnector PIN 16 – PIN 1 om het dashboard te verlichten,gebruik vervolgens de sleutel programmering tool om verbinding te maken met de vrouwelijke adapter van GT100 + voor gegevensverzamelingSommige dashboards van voertuigen zullen niet verlicht zijn, maar er kunnen ook gegevens worden verzameld, bijvoorbeeld: A6L Q7.

b.Om de motor-ECU van Toyota te vervangen of om een sleutelprogrammeur te gebruiken om Toyota te programmeren wanneer alle sleutels verloren zijn, moet u PIN13-PIN4 kortsluiten.

c.Om een Mitsubishi-sleutel te programmeren met alle verloren sleutels of om OBDII in te stellen als alle afstandsbedieningssleutels verloren zijn, moet u PIN1-PIN4 kortsluiten.

Voor andere prestaties wat Godiag GT100+ ECU Bench connector kan doen, is het net zo goed als Godiag GT100.

GODIAG-testplatform voor BMW FEM/BDC-programmering

Het Godiag FEM/BDC-programmeringstestplatform is een speciaal apparaat dat is ontwikkeld voor BMW-slotenmakers, onderhoudsingenieurs en FEM/BDC-programmeringingenieurs.



Godiag FEM / BDC-programma-testplatform 5 belangrijkste kenmerken:

1. Verstrek slotenmakers met de gemakkelijke en handige verbinding voor FEM/BDC immobilisatiesysteem.
2. Voer de synchronisatietest uit voor de geprogrammeerde FEM / BDC en de sleutel
3. Een testomgeving bieden voor de ingenieurs die FEM/BDC professioneel recyclen.
4- Help auto onderhoud ingenieurs te controleren of de FEM/BDC en de sleutel zijn gesynchroniseerd correct.
5. Professionele ingenieurs voorzien van de verbinding van FEM BDC-modules en instrumenten.



1Door samen te werken met Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 etc. kan Godiag FEM/BDC-testplatform nieuwe sleutels programmeren, nieuwe sleutels toevoegen en de FEM/BDC ECU-module vervangen.



2. Het is toegestaan om dit testplatform te verbinden met de FEM/BDC-module om te testen of deze kan communiceren of dat er een storing is.



3. Wordt gebruikt voor het uitlezen en back-up van de gegevens na de voorverwerking, wordt gebruikt om de FEM / BDC-immobilizermodule te vervangen

4Voordat de FEM/BDC-module weer in de auto wordt geïnstalleerd, kan worden getest of de geprogrammeerde sleutel met de FEM/BDC synchroniseert.

5Godiag FEM/BDC-testplatform kan helpen bij het uitbreiden van het bedrijf voor de ingenieurs die bekwaam zijn om FEM/BDC-sleutel te programmeren.
Wanneer een auto-eigenaar de sleutel kwijt is, kan hij/zij de FEM/BDC module en de bijbehorende ECU verwijderen, en deze vervolgens naar de slotenmaker sturen om een nieuwe sleutel te programmeren.ook een synchronisatie test uit te voeren op de geprogrammeerde sleutel en FEM / BDC.

6Probleemoplossing - wanneer de sleutel de auto niet kan starten, kan dit testplatform worden gebruikt om precies te bepalen of het wordt veroorzaakt door de mismatch tussen FEM / BDC en de sleutel.

7Dit testplatform neemt de speciale OEM FEM/BDC snelle connector aan, waardoor de verbinding eenvoudiger, gemakkelijker en betrouwbaarder wordt.

8. GODIAG voor BMW FEM / BDC Programming Test Platform Beschrijving van de structuur
1) DB25 vrouwelijke aansluiting. (gebruikt voor het aansluiten van de DB25 mannelijke poort van GODIAG GT100)
2) Simulatie ontstekingsstartschakelaar.

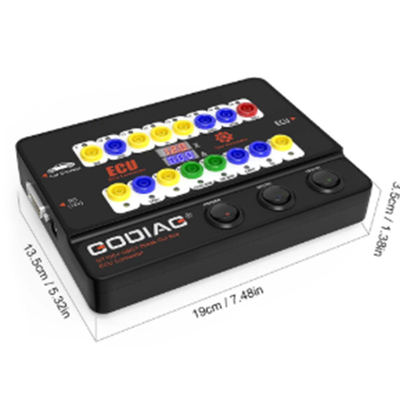

9. Dimensie


GODIAG BMW CAS4 / CAS4+ Programmatie-testplatform

Het Godiag CAS4/CAS4+ programmeringstestplatform is een speciaal apparaat ontwikkeld voor BMW slotenmakers, onderhoudsingenieurs en CAS4/CAS4+ programmeringingenieurs.


1Door samen te werken met Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 etc, kan Godiag CAS4 / CAS4+ testplatform nieuwe sleutels programmeren wanneer alle sleutels verloren zijn,
kan een nieuwe sleutel toevoegen en de CAS4 / CAS4+ ECU-module vervangen.

2. Voordat u de CAS4 /CAS4+-module opnieuw op de auto installeert, mag u dit testplatform aan de CAS-module koppelen om te testen of deze kan communiceren
of er is een storing.

3Gebruikt voor het uitlezen en back-up van de gegevens na preprocessing, gebruikt voor het vervangen van de CAS4 / CAS4+ immobilisatormodule (bijvoorbeeld: vervang 2-poort CAS4 door 3-poort immobilisatiesysteem met comfortabele toegang).

4. Voordat de CAS4 / CAS4+ module weer op de auto wordt geïnstalleerd, kan deze worden gebruikt om te testen of de geprogrammeerde sleutel synchroniseert met cas4 cas4+.

5Godiag CAS4 CAS4+ testplatform kan helpen bij het uitbreiden van het bedrijf voor de ingenieurs die bekwaam zijn om CAS4 / CAS4+ sleutel te programmeren.
Wanneer een auto-eigenaar de sleutel kwijt is, kan hij/zij de CAS4-module en de bijbehorende ECU verwijderen en deze naar de slotenmaker sturen om een nieuwe sleutel te programmeren.ook een synchronisatietest uitvoeren op de geprogrammeerde sleutel en CAS4 / CAS4+.

6. Probleemoplossing - wanneer de sleutel de auto niet kan starten, kan dit testplatform worden gebruikt om precies te bepalen of het wordt veroorzaakt door de mismatch tussen cas4 cas4+ en de sleutel.

7Dit testplatform gebruikt de speciale OEM cas4 cas4+ snelle connector, waardoor de verbinding eenvoudiger, gemakkelijker en betrouwbaarder wordt.


8. GODIAG voor BMW CAS4 /CAS4+ Programmatie-testplatform Beschrijving van de structuur
