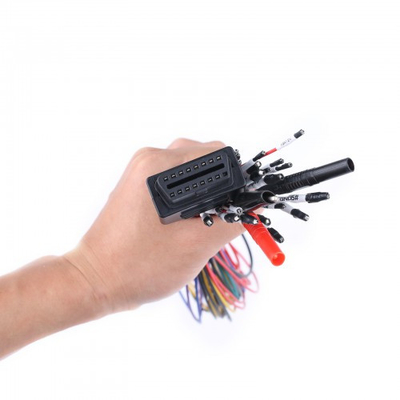

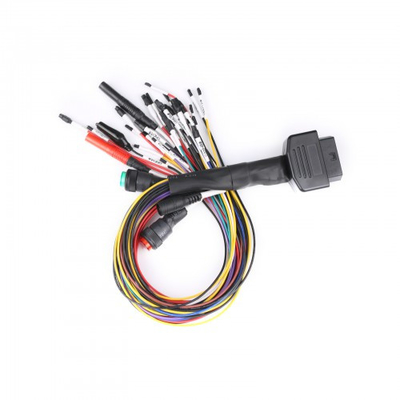

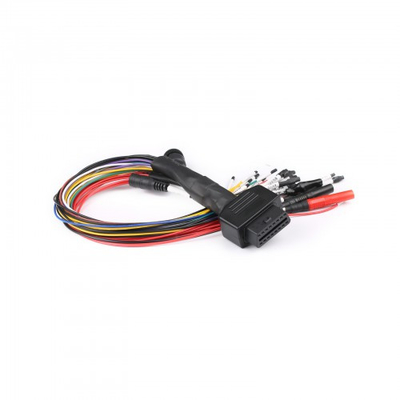

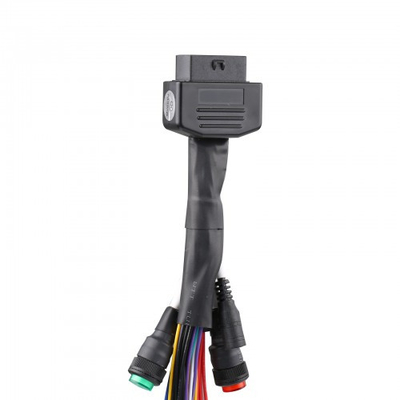

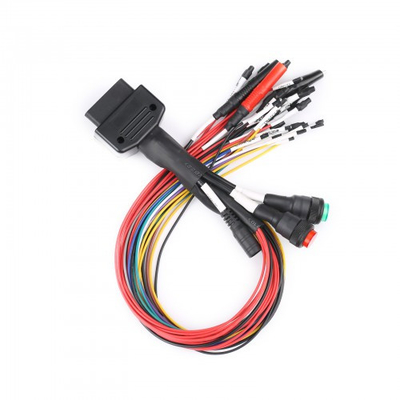

Breakout Tricore Cable GODIAG Full Protocol OBD2 Jumper Cable voor MPPS/Kess V2/Vident/Fgtech/Byshut DisProg Bench Work Onafhankelijk GND4, GND5

Breakout Tricore Cable GODIAG Full Protocol OBD2 Jumper Cable voor MPPS/Kess V2/Vident/Fgtech/Byshut DisProg Bench Work Onafhankelijk GND4, GND5

GODIAG Full Protocol OBD2 Jumper Functies:

1Ondersteunt gelijkstroomvoorziening
2Ondersteuning van de veiligheid bescherming bananen hoofd super programmering toegewijde verbinding poort stroomvoorziening.
3. Onafhankelijke GND4, GND5 [voldoen aan de behoeften van speciale ECU-programmering].
4. Met boot GND4 clip, compatibel met programmering apparatuur zoals MPPS, FGTECH, KESSV2.
5. met GND4 GND5 kortsluitingsschakelaar [sommige ECU's moeten bij programmering in de kortsluitingsmodus worden geschakeld].

Opmerking: De schakelaar van GND4-5 wordt normaal aangedrukt om het licht te maken.

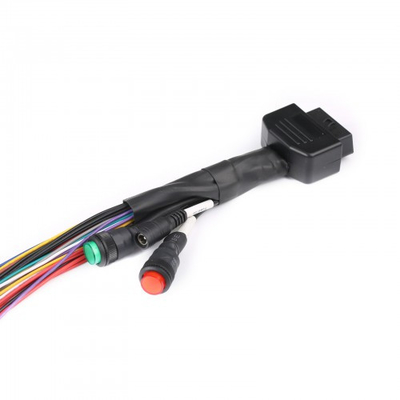

6Met analog ontstekingsschakelaar [uitgerust met 1 grote en 2 kleine speciale ontstekingskabels].
7. Ondersteunt standaard obd2 full protocol verbinding [dubbele K lijn, dubbele CAN lijn], 3 grote en 2 kleine stroomstokjes, 4 grote GND, 4 kleine GND.

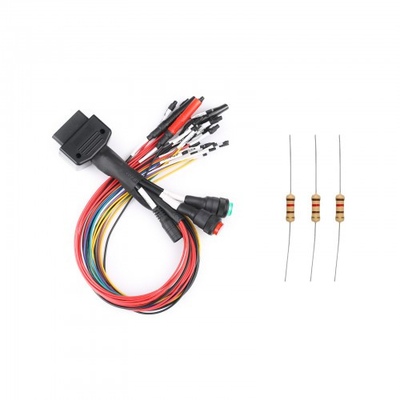

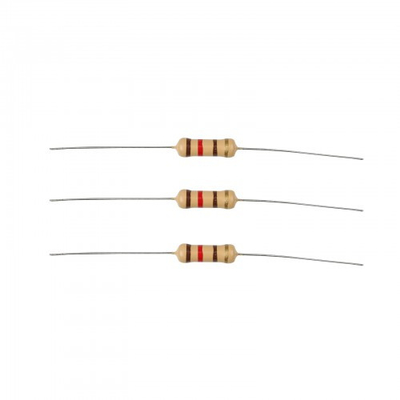

8. Uitgerust met CAN-protocol communicatie weerstand.

Verbindingsdiagram van de speciale programma-aansluiting.

FGTECH-programmaverbindingsdiagram

Schema van de aansluiting van de MPPS-ECU

KESS V2 ECU-aansluitingsdiagram

Wat is de analoge ontstekingsknop?

Nadat de ING ontstekingsschakelaar is ingedrukt, heeft de lijn gemarkeerd met ING12V 12v, wat de analoge ontstekingsschakelaar is.het apparaat zal vragen om de ontstekingsknop aan of uit te zetten.

Inhoud van de kabelset:

7 pin Knorr, Wabco Trailer Adapter Kabel X 1
12 pin MAN-adapterkabel X 1
37-pinnige MAN-adapterkabel X 1
IVECO-30P-adapterkabel X 1
SCANIA -16P adapterkabel X 1
BENZ-14P-adapterkabel X 1
Renault-12P-adapterkabel X 1
VOLVO-8P-adapterkabel X 1

Pakket omvat:

1 set x GODIAG Full Protocol OBD2 jumper
