GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Versnellingsbak Data Lees/Schrijf Adapter voor DQ250, DQ200, VL381, VL300, DQ500, DL501 Compatibel met PCMTuner, Kess V2, PCMFlash, KTMBench etc

GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Versnellingsbak Data Lezen/Schrijven Adapter voor DQ250, DQ200, VL381, VL300, DQ500, DL501 Compatibel met PCMTuner, Kess V2, PCMFlash, KTMBench etc

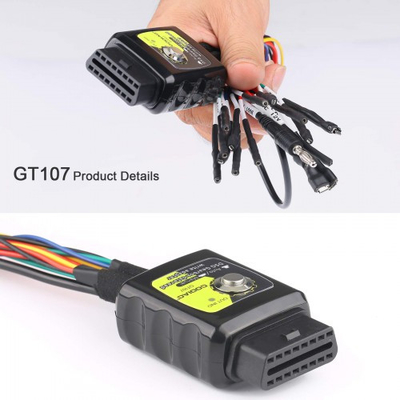

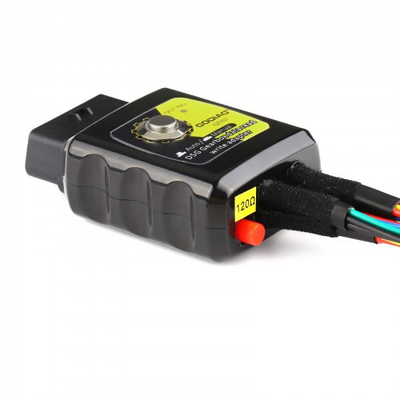

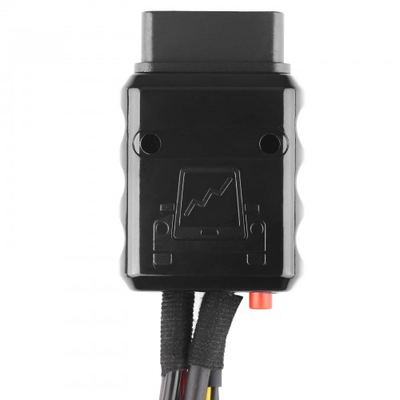

GODIAG GT107 ECU IMMO Kit is een DSG versnellingsbak verbindingsadapter. DSG Versnellingsbak onderhoudsmonteurs kunnen DSG Versnellingsbak ECU's klonen, diagnosticeren en repareren en kunnen ook data lezen, schrijven en aanpassen voor DSG Versnellingsbak ECU's via PCMFlash en Kess V2 etc. Deze adapter heeft automatische en handmatige selectie voor PCMFlash software. Voor het lezen en schrijven van data kunt u "Auto" kiezen, en voor diagnose kunt u "Handmatig" kiezen. Voor andere software kessv2, DQ200, DQ250, DQ500 kunt u ook "Handmatig" kiezen.
Bovendien kan de adapter met de stroom van de autoaccu direct DSG Versnellingsbak data lezen en schrijven en kunt u de communicatiestatus duidelijk controleren tijdens het lezen en schrijven van data.

Hoogtepunten:

1. Lezen/schrijven DSG Versnellingsbak Data
2. Werkt voor DQ250, DQ200, VL381, VL300, DQ500, DL501
3. Compatibel met PCMTuner, Kess V2, PCMFlash, KTMBench etc
4. Eenvoudige verbinding en snelle respons

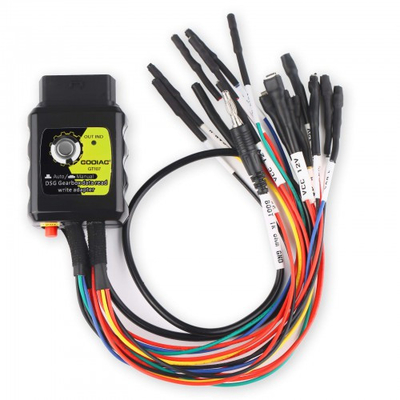

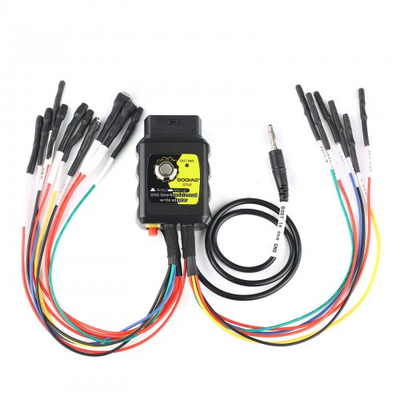

GODIAG GT107 DSG Versnellingsbak Data Adapter Ondersteunt de Verbinding van:

Renault DC0/DC4 Gen2
Honda LUK UDCT
DQ200 (0AM) [LE/SC]
DQ250C (02E) [LE/SC/CK]
DQ250E/F (02E) [SC/CK]
DQ200MQB/G2 (0CW) [SC/CK]
DQ250MQB (0D9) [SC/CK]
VL300/V30 (01J/0AN) [SC/CK]
VL381 (0AW) [SC/CK]
DL501/G2 (0B5) [SC/CK]
DQ500 (0BH/0BT) [LE/SC/CK] lezen bij gebruik van een directe verbinding.
DQ200/MQB/G2 Boot (MICRO) [LE/SC/CK]
DQ200/MQB/G2 Boot (EEPROM) [LE/SC]
DQ250E/F/MQB Boot (MICRO) [LE/SC/CK]
DQ250E/F/MQB Boot (EEPROM) [LE/SC]
VL300/V30 BSL (FLASH) [LE/SC/CK]
VL300/V30 BSL (EEPROM) [LE/SC/CK]
VL381 Boot (MICRO) [LE/SC/CK]
VL381 Boot (EEPROM) [LE/SC]
DL501/G2 Boot (MICRO) [LE/SC/CK]
DL501/G2 Boot (EEPROM) [LE/SC]

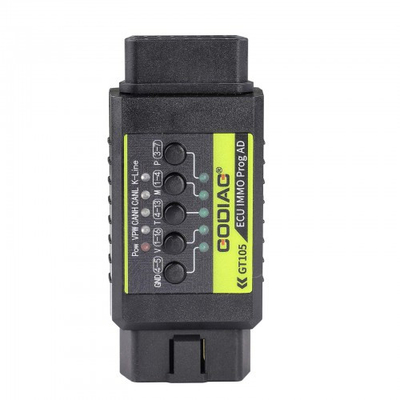

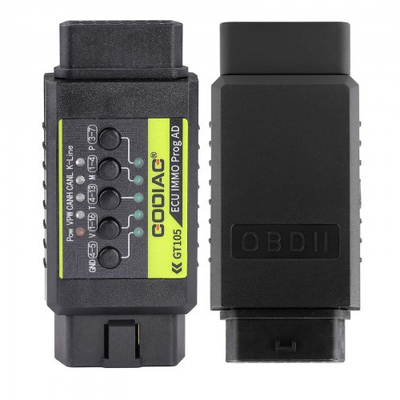

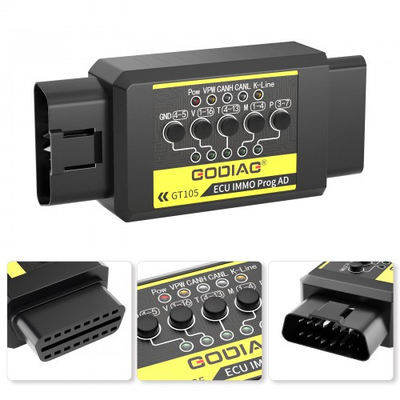

GT105 ECU IMMO Prog Adapter Kenmerken:

-Een full-protocol ECU verbindingslijn voor ECU programmering stroomaanpassing
-OBD2 onafhankelijke PIN 4 carrosserie GND, PIN5 signaal GND voor speciale programmering van sommige modules.
-PIN4 en PIN5 kunnen worden geschakeld tussen kortsluiting en niet-kortsluiting.
-Standaard OBD2 onafhankelijke PIN4, PIN5.
-Pure koperen vrouwelijke aansluiting ondersteunt herhaaldelijk inbrengen en verwijderen, en heeft een lange levensduur.
-Accuklem behandeld met milieuvriendelijke zoutsproeier, met een dikte van 0,5 mm.

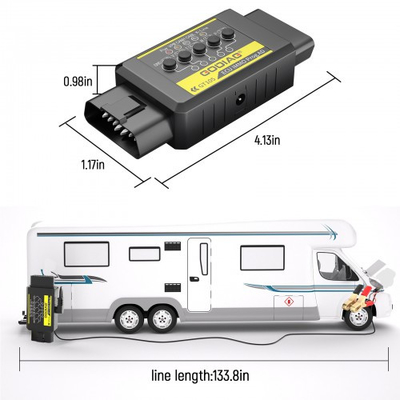

-De DC autoaccukabel gebruikt een 0,75mm² 2-aderige mantel kabel, die DC5.5*2.5/ DC5.5*2.1 interface ondersteunt.
-De DC-connector heeft een resetbare 7A zekering.
-DC-stroominterface, speciale laboratorium stroomconnector.
-OBD2 universele jumper van goede kwaliteit.

Verbindingsdiagram:

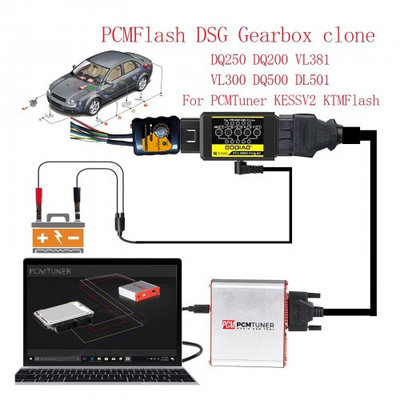

Verbindingsdiagram & Bediening:

Gebruikt met PCMtuner


Eenvoudige Bediening:
1. Verbind Godiag GT107 met de versnellingsbak ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Verbind Godiag ECU IMMO Prog AD en verbind een 12V 2A DC voeding.

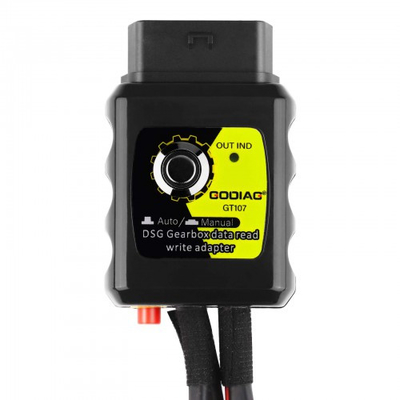

3. De GODIAG GT107 analoge contactschakelaar staat in de “Auto” modus als deze niet is ingedrukt, en in de “Handmatig” modus als deze is ingedrukt (Opmerking: Selecteer de overeenkomstige modus in de software voor het lezen van data)
4. Verbind PCMFlash, PCMTuner J2534passthru.
5. Verbind de computer om de software te openen en selecteer “Auto”.

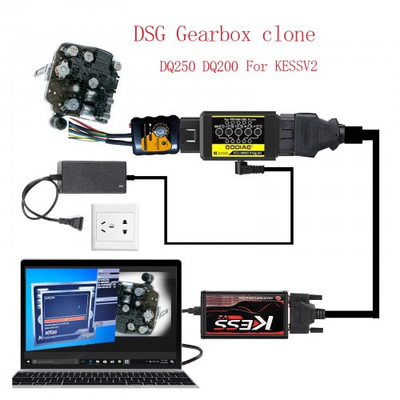

Gebruikt met KESSV DQ200, DQ250, DQ500:

Eenvoudige Bediening:
1. Verbind Godiag GT107 met versnellingsbak ECU DQ250, DQ200, DQ500.
2. Verbind Godiag ECU IMMO Prog AD en verbind de accu van het voertuig of een 12v 3A voeding.
3. Verbind het kessv2 apparaat en druk de schakelaar van de GT107 in om deze in de “Handmatige” contactmodus te zetten.
4. Verbind de computer om de software te openen.

Gebruikt in de Auto:

Eenvoudige Bediening:
1. Verbind Godiag GT107 met de versnellingsbak ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2. Verbind de Godiag ECU IMMO Prog AD en verbind de accu van het voertuig.
3. De Godiag GT107 analoge contactschakelaar staat in de “Auto” modus als deze niet is ingedrukt, en in de “Handmatig” modus als deze is ingedrukt (Opmerking: Selecteer de overeenkomstige modus in de software voor het lezen van data).
4. Verbind PCMFlash, PCMTuner J2534passthru.
5. Verbind de computer om de software te openen en selecteer “Auto”

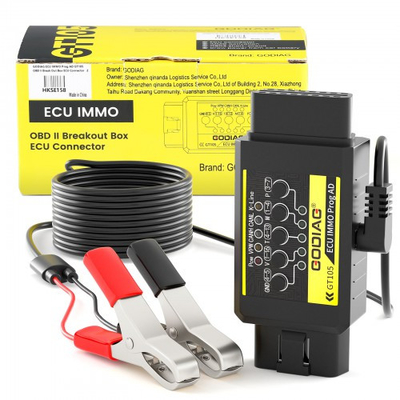

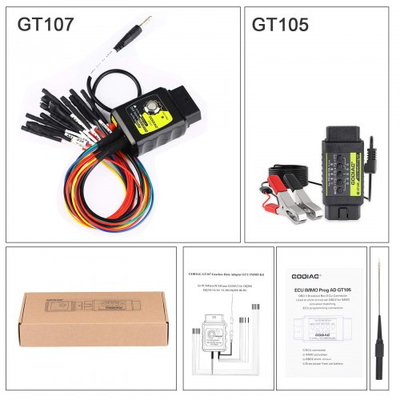

Pakket Bevat:

1pc x Godiag ECU IMMO Prog AD
1pc x DSG Adapter
1pc x Stroomkabel met Accuklem
1pc x Probe
